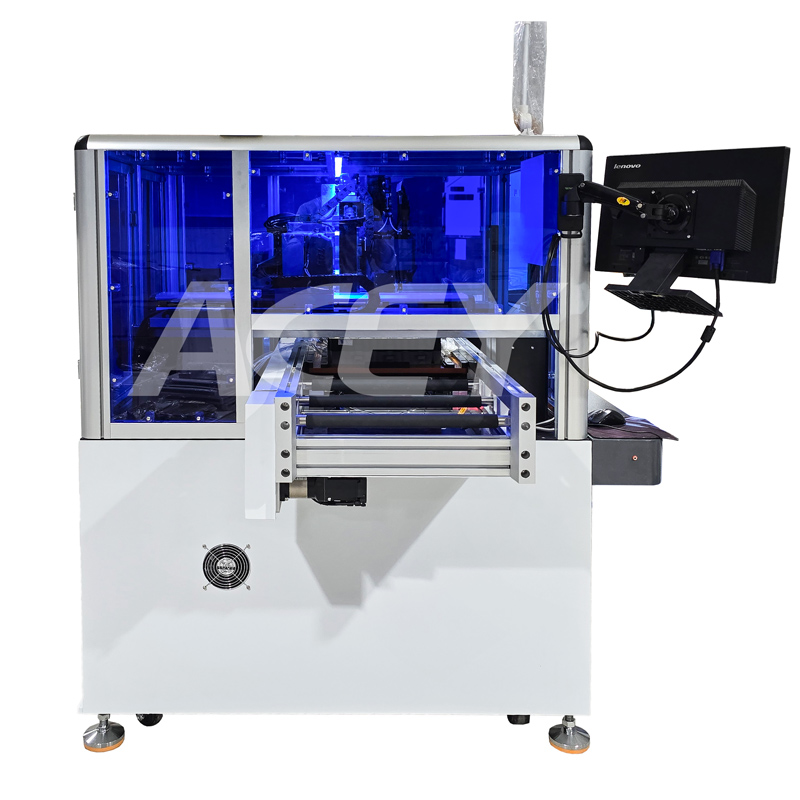

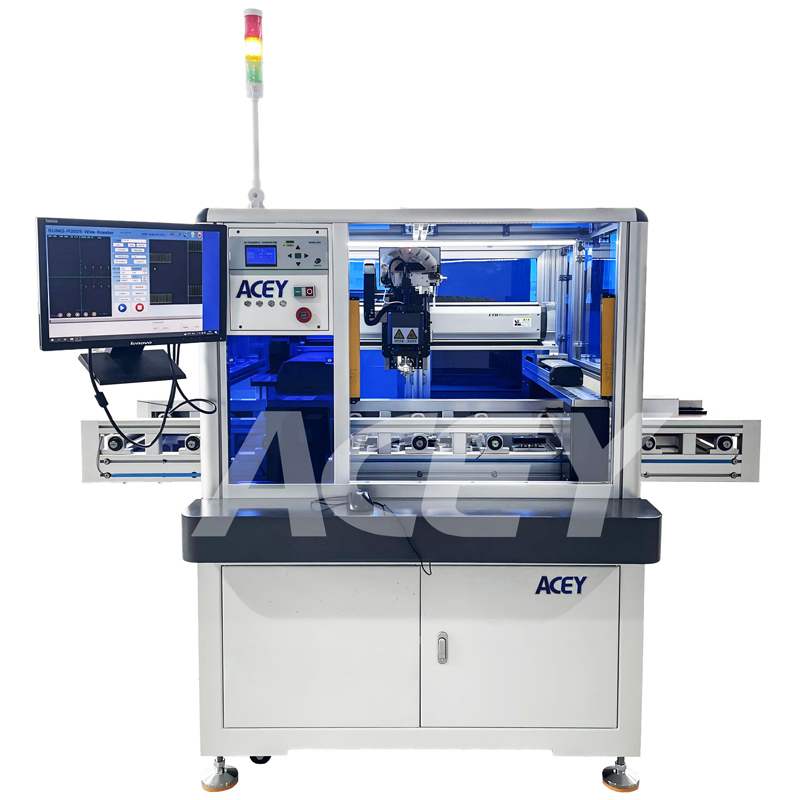

Автоматическое оборудование для ультразвуковой сварки алюминиевой проволоки

Ультразвуковая установка для соединения алюминиевых проводов ACEY-3753A — это специализированное оборудование, разработанное компанией ACEY специально для соединения выводов аккумуляторных батарей с алюминиевыми шинами в литиевых аккумуляторных батареях.

  • марка:

    ACEY
  • предмет номер.:

    ACEY-3753A
  • соответствие:

    CE Certified
  • гарантия:

    One-year warranty with lifetime support
  • Заказ (Moq) :

    1 set
  • оплата:

    T/T
  • происхождение продукта:

    China
  • Время выполнения:

    7-35 days
Каталог товаров
новые продукты
  • Информация о продукте

Автоматическое оборудование для ультразвуковой сварки алюминиевой проволоки


Описание продукта

Ультразвуковой сварочный аппарат ACEY-3753A — это высокоточное сварочное оборудование, специально разработанное для сборки аккумуляторных батарей, накопителей энергии и различных литиевых аккумуляторных модулей. Он в основном используется для надежного соединения алюминиевых шин с выводами аккумуляторных батарей.


Принцип работы

Ультразвуковые волны от ультразвукового генератора создают высокочастотные колебания, которые через преобразователь передаются на клин через амплитудный преобразователь. При соприкосновении клина с токоподводящим проводом и свариваемой деталью происходит трение свариваемых поверхностей металлов под действием давления и вибрации. Оксидная пленка разрушается, и происходит пластическая деформация, в результате чего две чистые металлические поверхности плотно соприкасаются, образуя прочную металлическую связь на атомном уровне.


Функции

  • Ручная (станция ввода) загрузка, автоматическая идентификация и позиционирование, автоматическое склеивание, ручная (подача на станцию ввода) выгрузка.
  • Этот сборочный станок предназначен для склеивания аккумуляторных батарей, указанных заказчиком. Не является универсальным оборудованием.
  • Если необходимы другие продукты, их следует модифицировать и использовать в соответствии с фактическими условиями.

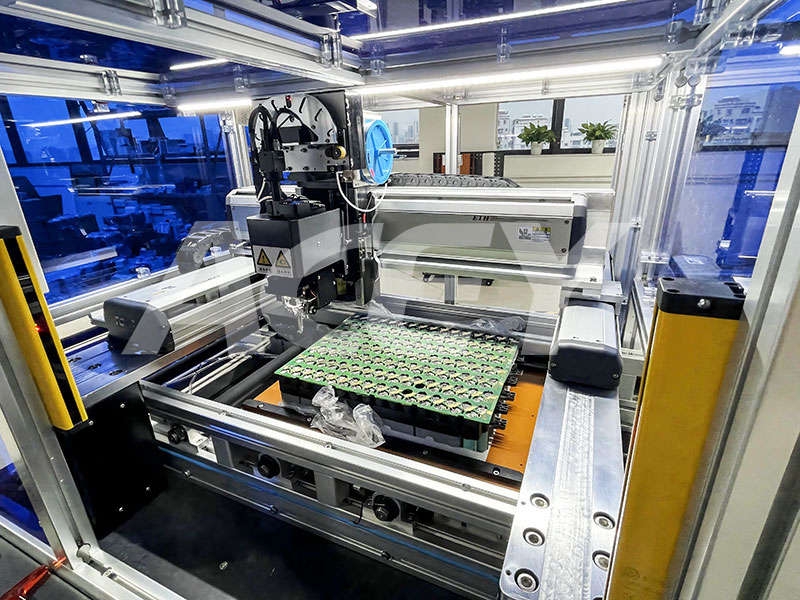

  • Данная машина в основном состоит из рамного узла, подающего узла XYZC, автоматического механизма подачи, механизма подачи проволоки, узла позиционирования и прижима кондуктора, механизма сварочной головки и консоли.
  • Модуль XYZ использует прецизионный шарико-винтовой привод, точность позиционирования по расстоянию составляет менее ±0,02 мм, а точность позиционирования по углу составляет ±1°.
  • Система управления использует промышленный компьютер и плату управления движением для управления работой двигателя частного сервера. Оборудование просто в эксплуатации и обслуживании, имеет удобный интерфейс управления и цифровую настройку параметров, что обеспечивает большую гибкость.
  • Давление сварки контролируется автоматически, а мощная ультразвуковая мощность гарантирует стабильное и надежное качество сварки.
  • Оборудование оснащено функцией двухточечной сварки (первая и вторая точки сварки), что значительно снижает сопротивление паяного соединения и повышает надежность при сварке силовых устройств большой площади.
  • Благодаря быстрому зажиму и запуску одной кнопкой, выгрузка материалов становится простой и безопасной для персонала.
  • Вход слева и выход справа могут использоваться для многосекционной путевой передачи в режиме онлайн, которую можно напрямую подключить к производственной линии.


Основные технические параметры

Источник питания 220 В переменного тока ±10%, 50 Гц, надежное заземление, максимальная мощность потребления около 1200 Вт
Ультразвуковая мощность 0~30 Вт, автоматическое переключение между первой и второй сваркой
Ось X использует импортные детали - точность повторного позиционирования может достигать ±0,02 мм, оси Y и Z используют прецизионный шарико-винтовой привод.
Диаметр свариваемой алюминиевой проволоки 125~500мкм (5~20мил)
Рабочая зона Ось XY: максимум: 400 × 400 (может быть настроена в соответствии с требованиями заказчика)
Ось Z: макс. 100 мм.
Ось C: плюс-минус 180°
Время УЗИ 10~500мс, многоканальный
Давление сварки 50~1200 г, многоканальный
Угол сварки ±90 градусов
Система зрения Увеличение микроскопа PR составляет 0,5 раза
PR осветительная лампаWW Белый свет, регулируемая яркость
Габаритные размеры Около 1500*2200*1650 мм (Д*Ш*В)
Масса Около 800 кг

Демонстрация продукта

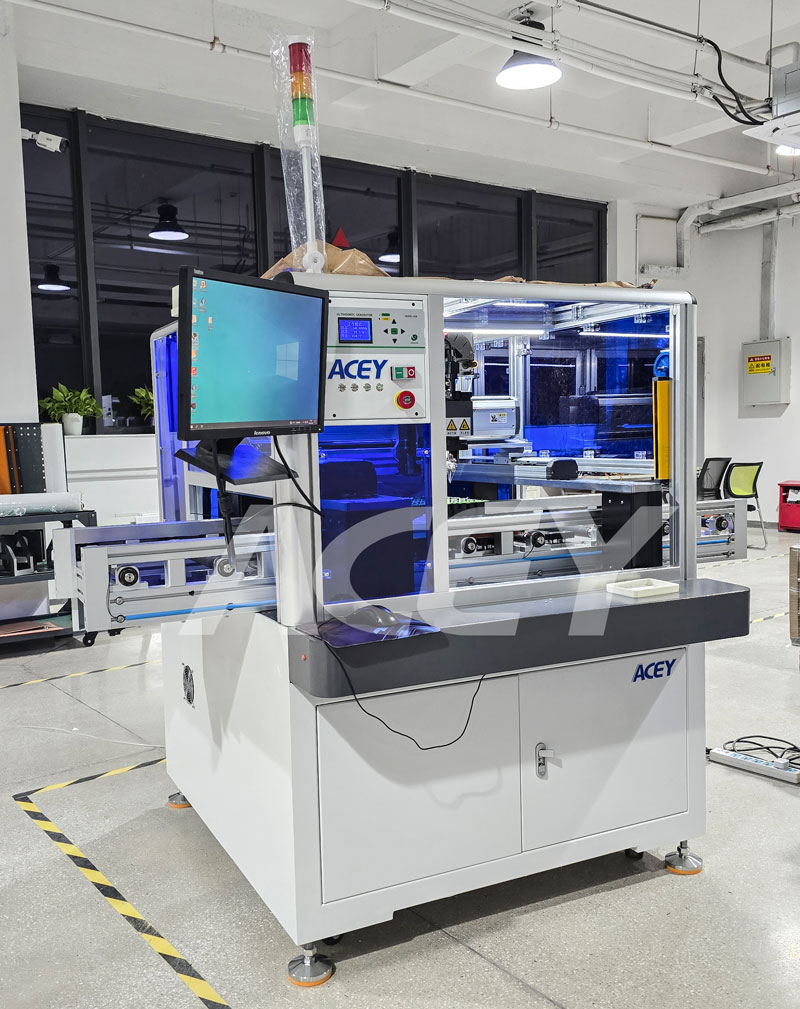

Ultrasonic Wire Bonding Machine

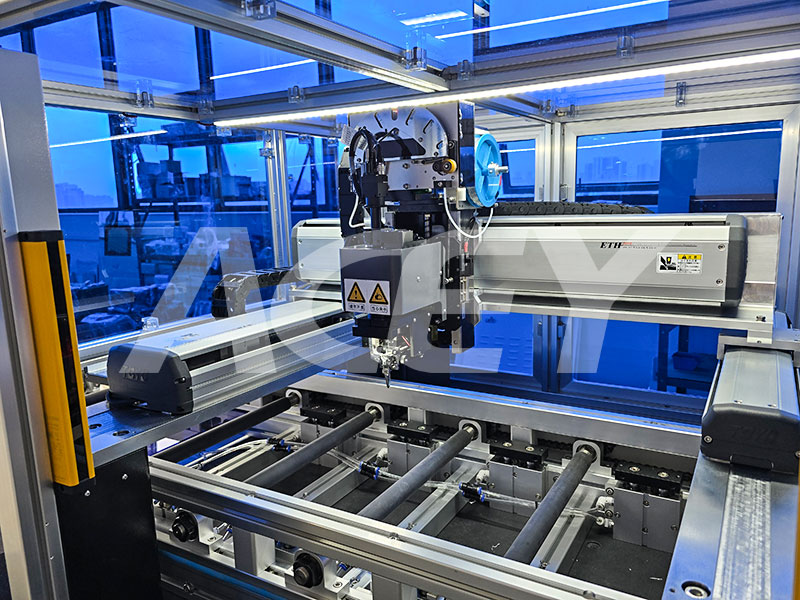

Automatic Wire Bonding Machine

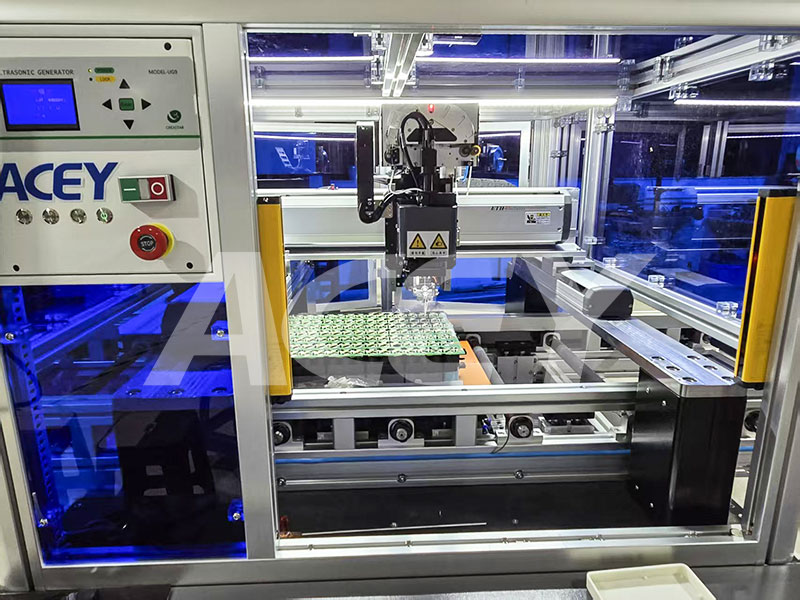

Ultrasonic Wire Bonder


Ultrasonic Wire Bonding Equipment


Wedge Wire Bonder
