Как правило, емкость оборудование для тестирования литиевых батарей делится на зарядку постоянным током, зарядку постоянным напряжением и разрядку постоянным током в процессе тестирования зарядки и разрядки литий-ионных аккумуляторов.

1. Зарядка постоянным током означает, что ток всегда постоянен, а напряжение медленно повышается до установленного значения (верхний предел напряжения тройной литиевой батареи составляет 4,2 В). Сила тока при зарядке постоянным током составляет от 0,5 ° C до 1,0

2. Зарядка при постоянном напряжении - это процесс, при котором напряжение литиевой батареи повышается до 4,2 В, а ток медленно уменьшается с постоянным напряжением. Ток постепенно уменьшается в соответствии с насыщением батареи, когда он уменьшается до установленного тока отсечки. (Ток отключения обычно составляет 0,01С от емкости) Считается, что зарядка окончена. (C - это способ выразить номинальную емкость аккумулятора по отношению к току. Например, если аккумулятор имеет емкость 1000 мАч, 1С означает, что ток зарядки составляет 1000 мА.)

3. Разряд постоянного тока - это процесс, при котором ток остается постоянным, а напряжение медленно падает. (Тройная литиевая батарея имеет нижнее предельное напряжение 3,0 В)

Взаимосвязь между временем зарядки и разрядки оборудования для испытания малой емкости литиевых батарей и емкостью литиевых батарей.

Формула расчета 0.2C выглядит следующим образом: время зарядки t = мощность аккумулятора c / зарядный ток i

Итак, предположим, что емкость аккумулятора составляет 2000 мАч, установите ток зарядки на 1000 мА, а теоретическое время зарядки составляет 2000/400 = 5 часов.

Но на практике время зарядки больше теоретического из-за потери энергии во время зарядки. Обычно к времени постоянного давления добавляется еще один час.

Время разряда при постоянном токе t = заряд аккумулятора c / зарядный ток i

Предполагая, что емкость аккумулятора составляет 2000 мАч, установите зарядный ток на 400 мА, а теоретическое время разряда составляет 2000/1000 = 5 часов.

Формула расчета 0.5C выглядит следующим образом: время зарядки t = мощность аккумулятора c / зарядный ток i

Итак, предположим, что емкость аккумулятора составляет 2000 мАч, установите ток зарядки на 1000 мА, а теоретическое время зарядки составляет 2000/1000 = 2 часа.

Но на практике время зарядки больше теоретического из-за потери энергии во время зарядки. Обычно к времени постоянного давления добавляется еще один час.

Время разряда при постоянном токе t = заряд аккумулятора c / зарядный ток i

Предполагая, что емкость аккумулятора составляет 2000 мАч, установите зарядный ток на 1000 мА, а теоретическое время разряда составляет 2000/1000 = 2 часа.

Формула расчета 1С выглядит следующим образом: время зарядки t = мощность аккумулятора c / зарядный ток i

Итак, предположим, что емкость аккумулятора составляет 2000 мАч, установите ток зарядки на 2000 мА, а теоретическое время зарядки составляет 2000/2000 = 1 час.

Но на практике время зарядки больше теоретического из-за потери энергии во время зарядки. Обычно к времени постоянного давления добавляется еще один час.

Время разряда при постоянном токе t = заряд аккумулятора c / зарядный ток i

Предполагая, что емкость аккумулятора составляет 2000 мАч, установите ток зарядки на 2000 мА, а теоретическое время разряда составляет 2000/2000 = 1 час.

Вышеуказанные батареи основаны на диапазоне напряжений тройных (оксид лития, кобальта, литиевый манганат) литиевых батарей, поскольку верхний предел заряда составляет 4,2 В, а нижний предел разряда составляет 3,0 В.

Диапазон напряжения литий-железо-фосфатной батареи - верхний предел заряда составляет 3,65 В, а нижний предел разряда составляет 2,0 В.

Диапазон напряжения литий-титанатной батареи таков, что верхний предел заряда составляет 2,5 В, а нижний предел разряда - 1,5 В.

Особые обстоятельства По мере того, как емкость литиевых батарей продолжает увеличиваться, ток испытательного оборудования малой емкости литиевых батарей часто меньше, чем установленный ток номинальной емкости батареи во время использования, что приводит к увеличению времени испытания и результату емкости. быть немного выше теста 1С.

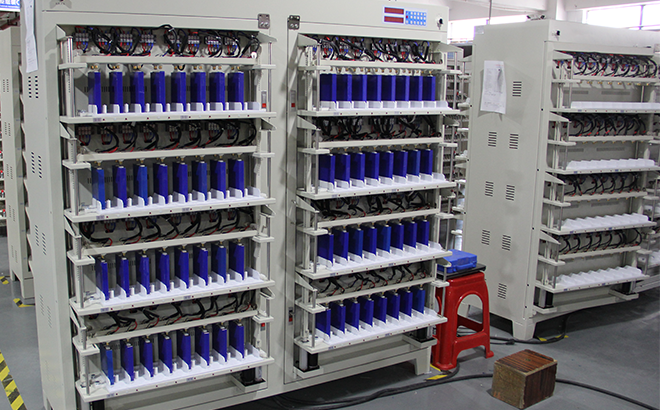

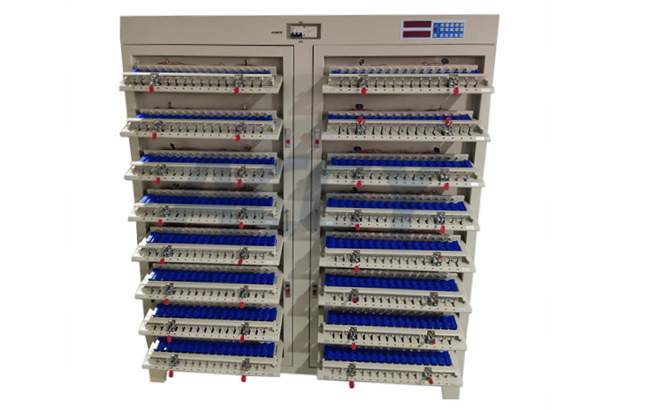

ACEY предоставляет разные каналы и разные усилители машина для сортировки емкости ячеек , наша машина может использоваться для цилиндрической ячейки, ячейки мешочка и призматической ячейки.
