Ультразвуковая машина для сварки жгутов проводов 20 кГц 6500 Вт

Ультразвуковой аппарат для сварки жгутов проводов 20 кГц 6500 Вт

Описание продукта

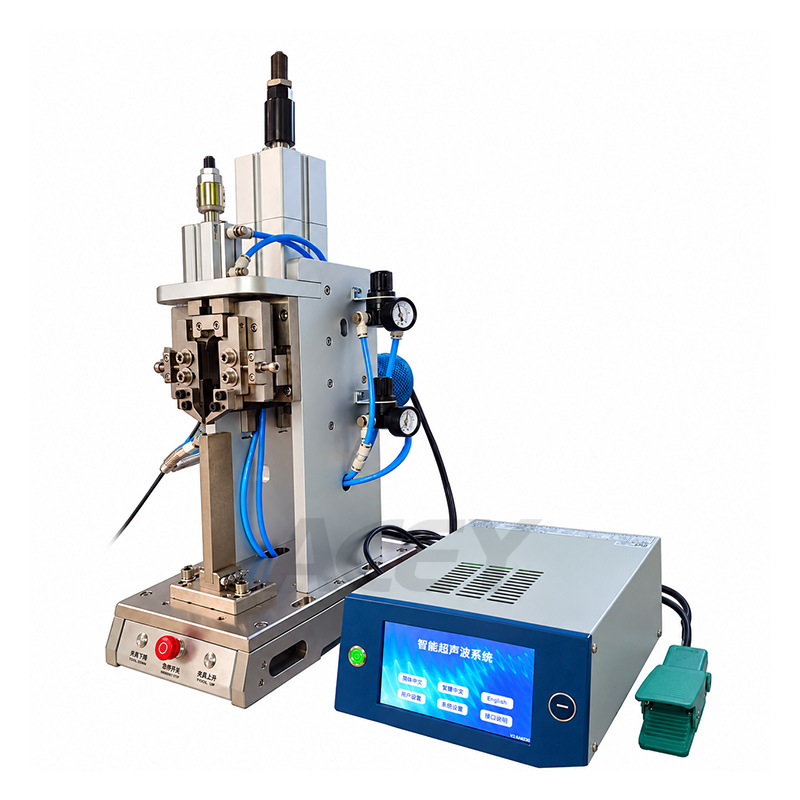

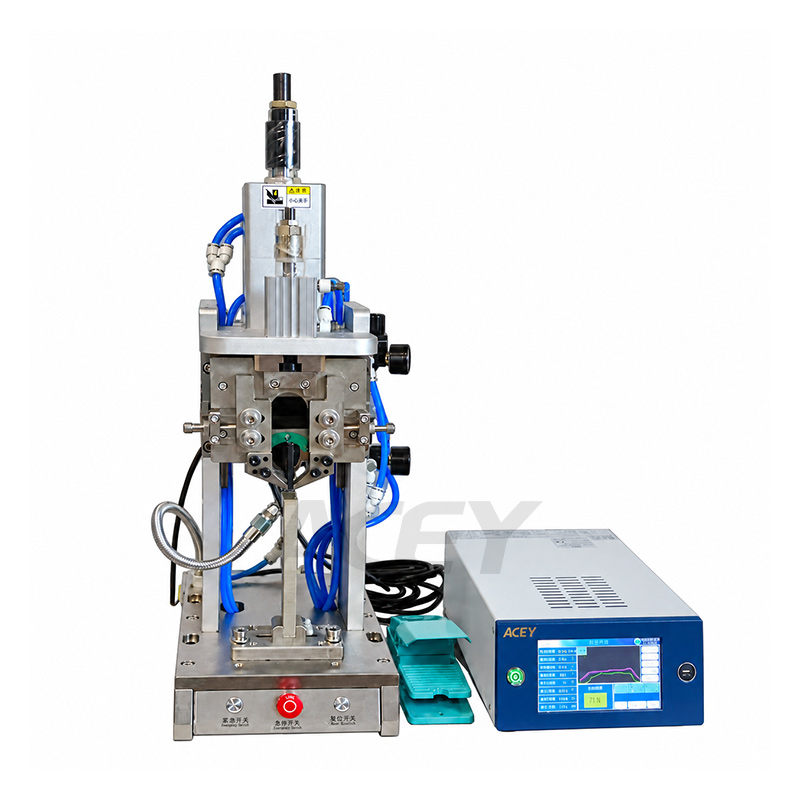

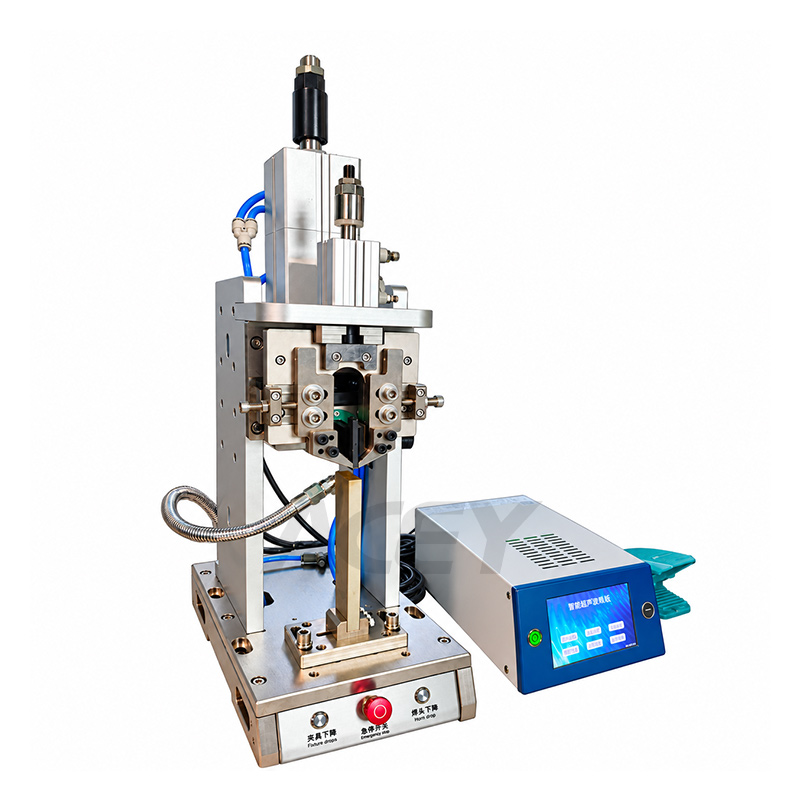

Ультразвуковой аппарат для сварки жгутов проводов ACEY-UWM-20-6500 соединяет концы проводов посредством ультразвуковой вибрации и давления. Он используется в производстве автомобильных жгутов проводов, при монтаже аккумуляторных модулей и в других сферах электрических соединений. Аппарат работает на частоте 20 кГц с номинальной мощностью 6500 Вт, а верхний сварочный рупор соответствует размеру провода и требованиям к соединению.

Цифровая схема DSP и цифровая система управления ICS поддерживают плавно регулируемую ультразвуковую амплитуду, режимы сварки по энергии и времени, а также автоматическое отслеживание частоты. Операторы могут задавать и вызывать параметры сварки с помощью 7-дюймового сенсорного экрана при переключении между проверенными сварочными задачами. Многоуровневая защита паролем разделяет повседневную эксплуатацию и настройку технологического процесса.

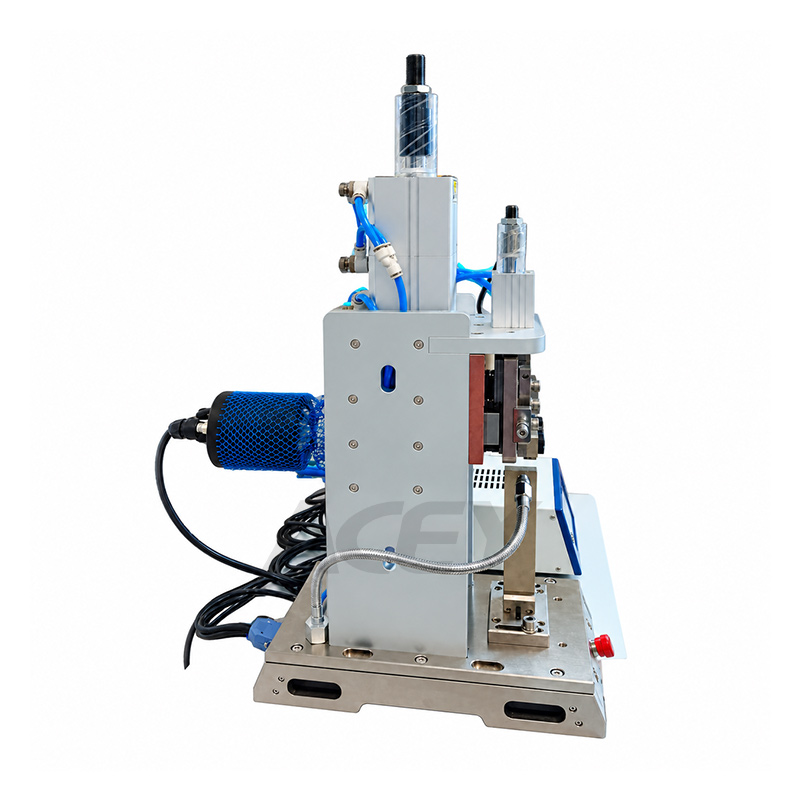

В аппарате используется пневматический привод, а также раздельная конструкция сварочной головки и генератора для упрощения установки и обслуживания. Защита от перенапряжения, перегрузки по току и сварочной перегрузки контролирует работу системы. Результаты сварки могут выводиться через стандартный протокол связи, предусмотрен интерфейс для интеграции с MES.

Характеристики продукта

• Ультразвуковая система 20 кГц с номинальной мощностью 6500 Вт: Настроена для указанных применений сварки медного провода с лентой при сборке аккумуляторных модулей.
• Регулируемые параметры сварки: Плавно регулируемая ультразвуковая амплитуда с режимами сварки по энергии и времени для различных технологических требований.
• Вызов предустановленных параметров: Поддерживает несколько предварительных настроек параметров сварки, позволяя операторам вызывать настройки для проверенных сварочных задач.
• Цифровое управление технологическим процессом: Система ICS обеспечивает миллисекундную выборку, самопроверку при запуске и автоматическое отслеживание частоты во время работы.
• 7-дюймовый сенсорный экран: Предоставляет графический интерфейс для настройки параметров, управления аппаратом и отображения результатов сварки.
• Вывод данных сварки: Поддерживает вывод результатов сварки через стандартный протокол связи и предоставляет интерфейс для интеграции с MES.
• Защита системы: Включает защиту от перенапряжения, защиту от перегрузки по току и обратную связь по сварочной перегрузке.
• Многоуровневая защита паролем: Разделяет доступ оператора от настройки параметров и функций управления.

Применение для сварки аккумуляторных модулей
Эта конфигурация предназначена для сварки медных проводов с никелированными медными лентами при сборке аккумуляторных модулей. Справочные области применения включают соединительные провода основного модуля и провода CCS.

Размеры следа сварки являются технологическими ориентирами для указанного применения. Окончательная оснастка и настройки сварки зависят от конструкции провода, толщины ленты, состояния материала и доступного сварочного пространства.

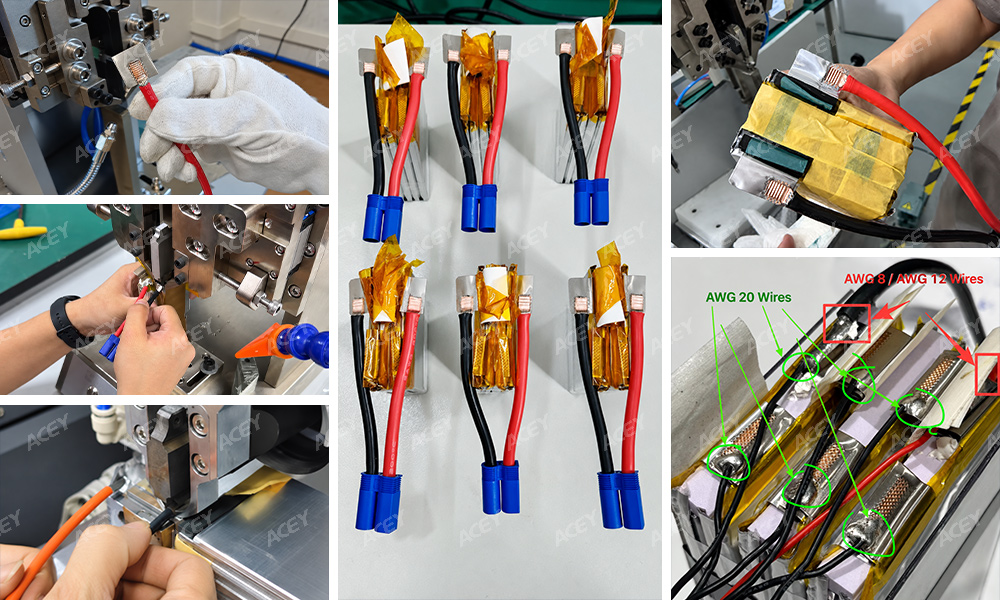

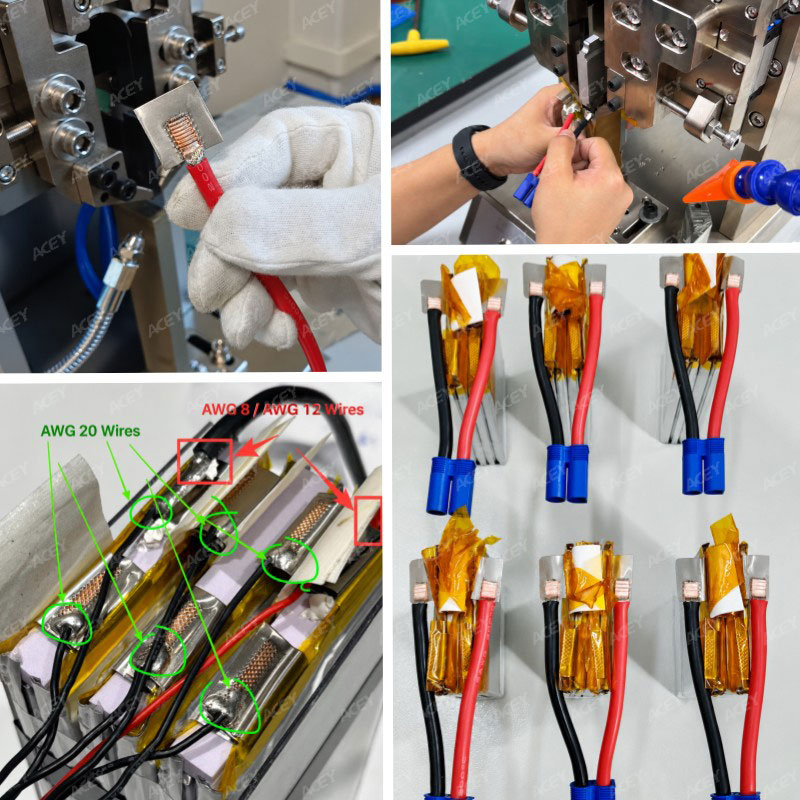

Результаты сварки мешочных аккумуляторов

Технические характеристики

Обслуживание и поддержка

ACEY предоставляет один год гарантии на оборудование в соответствии с согласованными условиями гарантии, а также обучение по эксплуатации и техническому обслуживанию. Обучение охватывает устройство оборудования, нормальную эксплуатацию, плановое техническое обслуживание, поиск и устранение неисправностей, а также порядок действий в чрезвычайных ситуациях. После истечения гарантийного срока предоставляется дальнейшее техническое обслуживание.

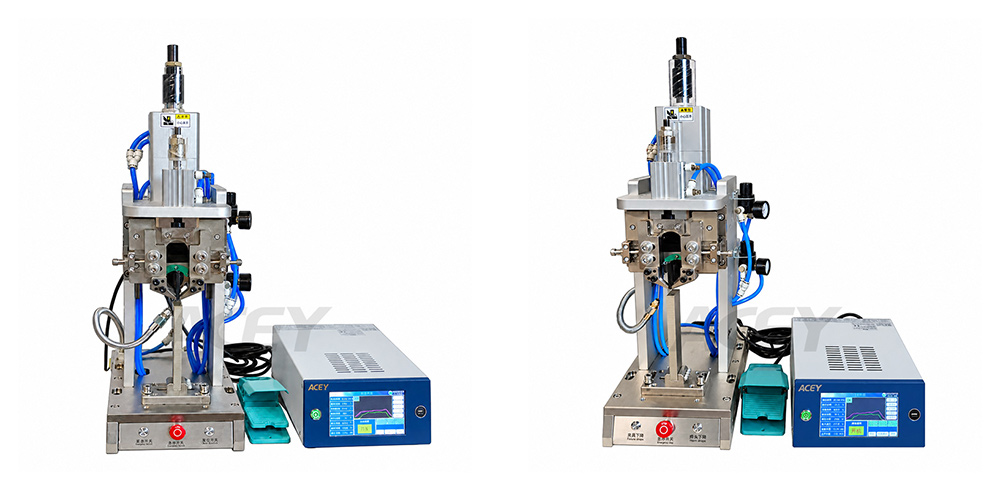

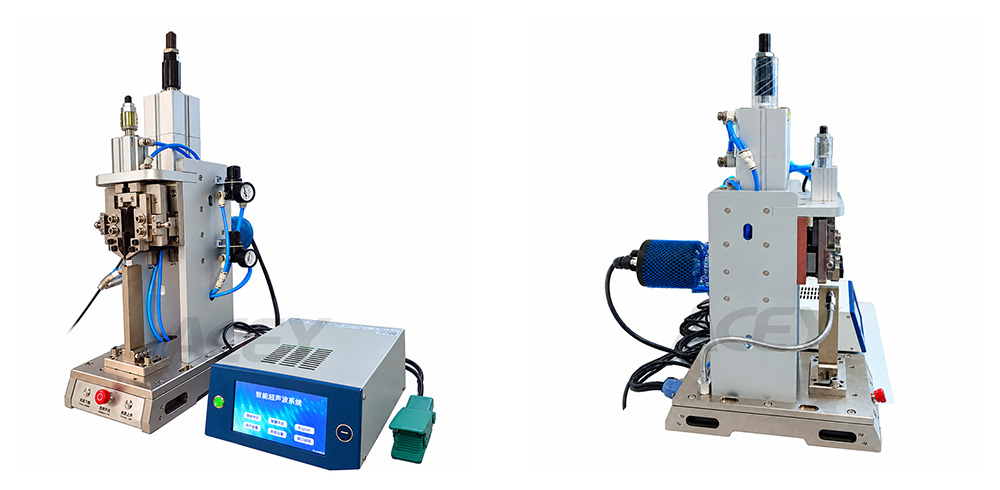

Демонстрация продукта

Часто задаваемые вопросы
1. Нужно ли менять сварочный рупор при смене сечения провода?
Да. Для разных сечений проводов требуются соответствующие верхние сварочные рупоры. Для проводов сечением AWG 8, AWG 12 и AWG 20 для каждого размера требуется соответствующий верхний сварочный рупор.

2. Нужно ли операторам заново вводить параметры сварки для каждой задачи?
Нет. Машина поддерживает несколько предустановленных параметров сварки. После того как техпроцесс настроен и проверен, операторы могут вызывать соответствующие настройки через сенсорный экран. Настройку параметров можно ограничить с помощьюуровней доступа по паролю.

3. Можем ли мы собирать результаты сварки через заводскую систему MES?
Машина обеспечивает вывод результатов сварки через стандартный протокол связи и интерфейс MES. Пожалуйста, сообщите ваши требования к связи с MES и необходимые поля данных, чтобы объем интеграции можно было подтвердить перед заказом.
