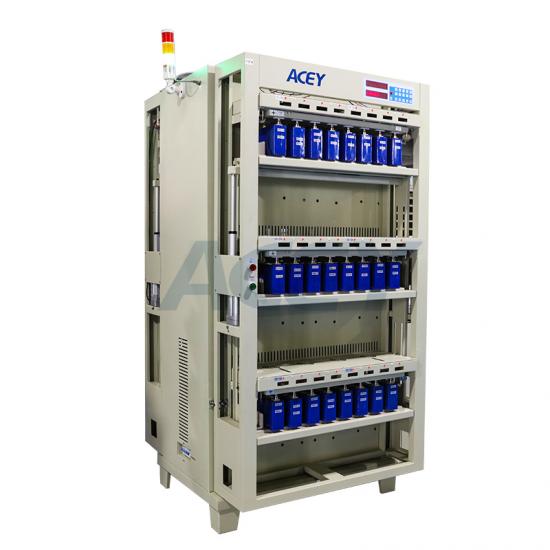

Оборудование для формирования ячеек литий-ионных аккумуляторов 5 В 100 А 48CHS

Структура оборудования

Количество каналов устройства

Вся машина имеет 48 каналов.

Внешние размеры

Ширина 1009 мм × Длина 800 мм × Высота 1843 мм

Цвет шасси

Стандартный серый/черный (настраиваемый)

Форма крепления

Плоский зажим для аккумуляторной батареи

Расстояние между зажимами

84мм

Режим управления каналом

Каждая батарея имеет полностью независимый источник постоянного тока и постоянного напряжения, стабильный и без последствий. Реализуем запуск

двигаться, останавливаться, приостанавливаться, продолжать и защищать

Каждый канал имеет независимую схему аппаратного управления постоянным напряжением и током.

Ток заряда каждого канала, точность тока разряда могут быть автоматически откалиброваны с помощью программного обеспечения.

Рабочий блок питания

Трехфазная 5-проводная система переменного тока 380 В ± 10%, 50 Гц

коэффициент мощности

≥ 0,99

Коэффициент искажения переменного тока

≤ 2%

Индекс эффективности Департамента энергетики

Зарядка ≥ 80%, разрядка ≥ 75%

Потребляемая мощность при работе

≤ 29 кВт

частота отказов оборудования

<1%

Рабочая среда

Температура -10~40, относительная влажность 80%

Режим рассеивания тепла

Естественный приток воздуха, выхлоп вверх

дымовая пожарная сигнализация

Необязательный

Функция защиты силовых компонентов

1. Защита от превышения напряжения сети

2. Защита от превышения частоты электросети

Параметры канала

Диапазон измерения напряжения

Постоянный ток 0~5 В

Диапазон напряжения аккумулятора

Заряд постоянного тока 0~4,5 В; разряд постоянного тока 4,5~1,5 В

Диапазон постоянного напряжения

округ Колумбия 2~4,5 В

Точность напряжения

±(0,5 показания) ‰ +0,5 ‰ полный)

Разрешение контроля напряжения

0,1 мВ

Разрешение выборки напряжения

0,1 мВ

стабильность напряжения

≤(± 1мВ)

Текущий диапазон

Зарядка постоянным током 200 мА ~ 100 А; разрядка постоянным током 200 мА ~ 100 А

Текущая точность

±(0,5 показания) ‰ +0,5 ‰ полный)

Текущее разрешение управления

1мА

Текущее разрешение выборки

0,1 мА

Текущая стабильность

≤(± 1мА)

Время нарастания тока (90% нагрузки)

≤ 50 мс

Время запуска канала (загрузка 90%)

≤ 50 мс

Функция программного обеспечения

Режим управления

Работа оборудования с компьютерным управлением, полный контроль шкафа, со сканирующей системой

Режим связи

Связь через последовательный порт 485 (скорость передачи данных 57600 бод)/TCP-связь

Параметры процесса

Можно задать до 32 шагов и 256 циклов.

Режим зарядки

Постоянный ток, постоянное напряжение, постоянный ток и постоянное напряжение

Условия окончания зарядки

Напряжение, ток, время, емкость,-△В

Режим разряда

Постоянный ток, постоянная мощность, постоянное сопротивление
