XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
марка:
ACEYпредмет номер.:
ACEY-WHW-25L-5V50mA-32CHсоответствие:
CE Certifiedгарантия:
One-year warranty with lifetime supportЗаказ (Moq) :
1оплата:
T/Tпроисхождение продукта:
ChinaВремя выполнения:
7-35 daysНастольный циклический аккумуляторный блок для батареек-таблеток 5 В 50 мА 25 л с камерой постоянной температуры
Описание продукта

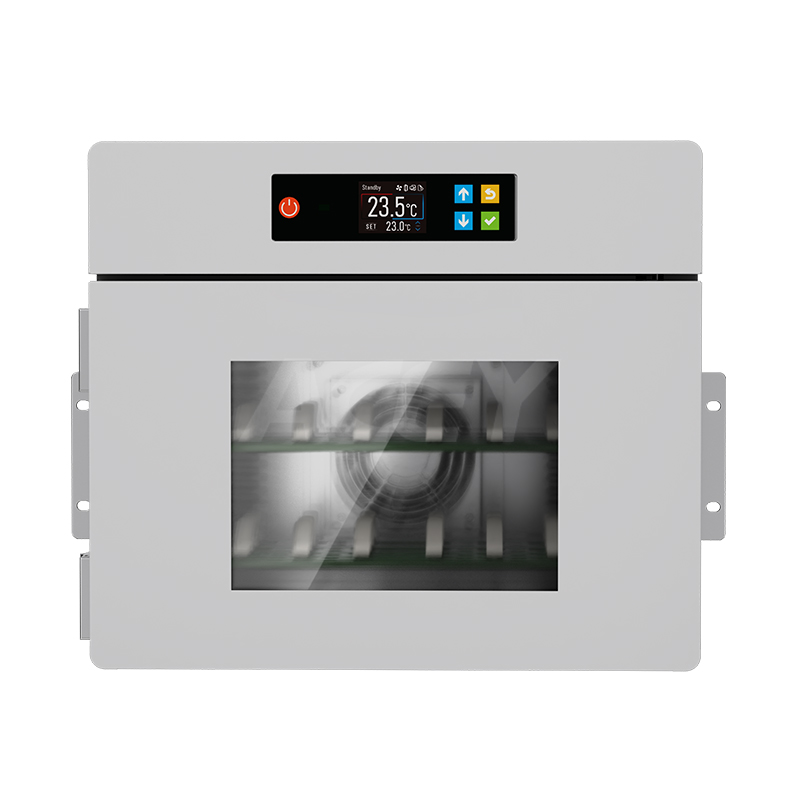

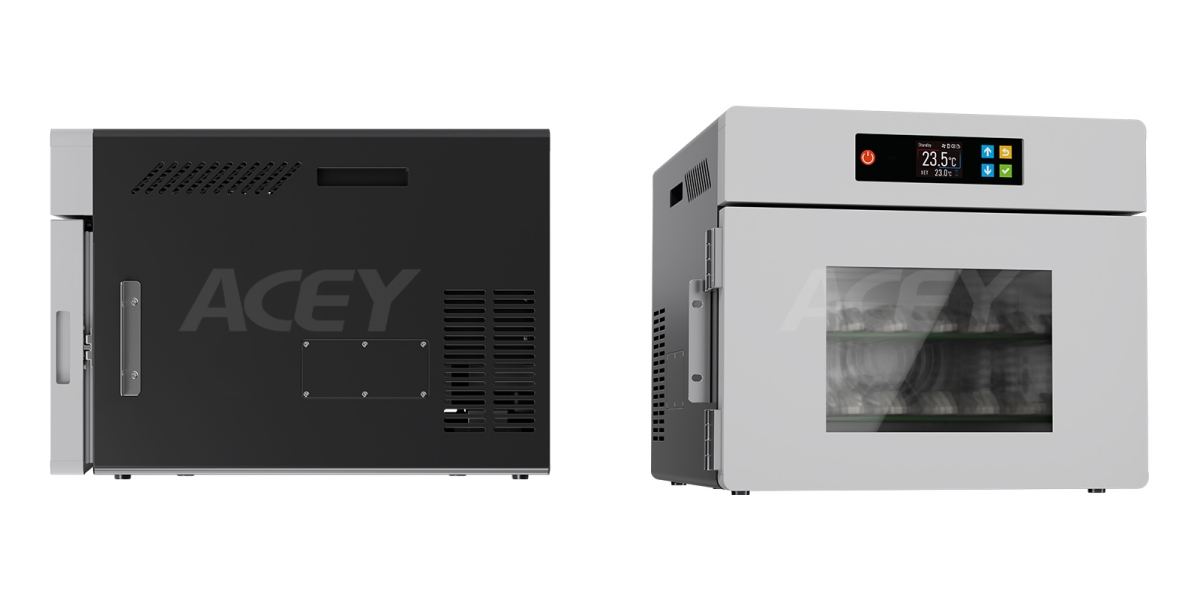

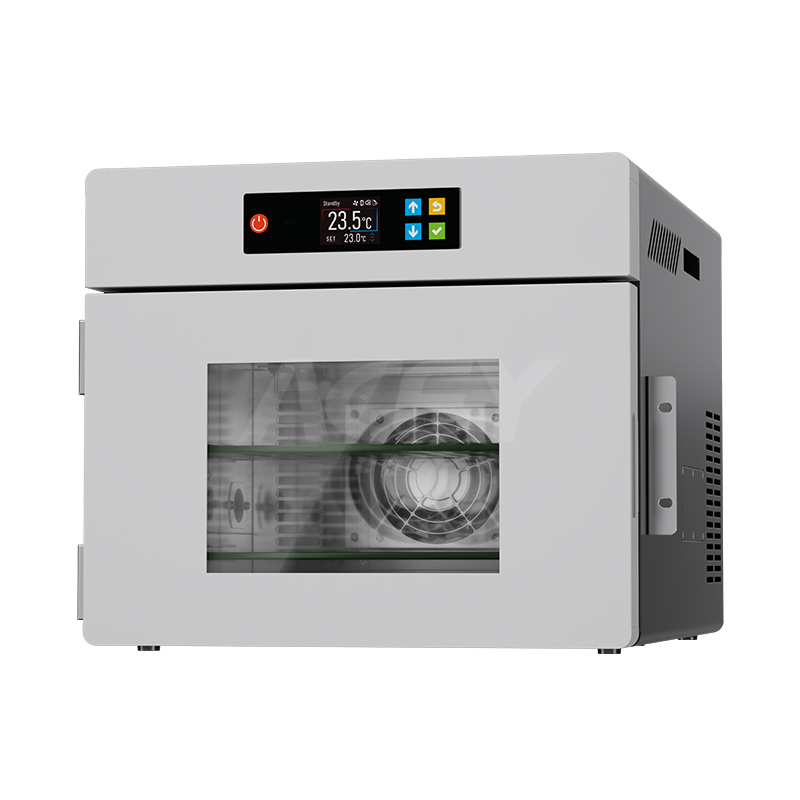

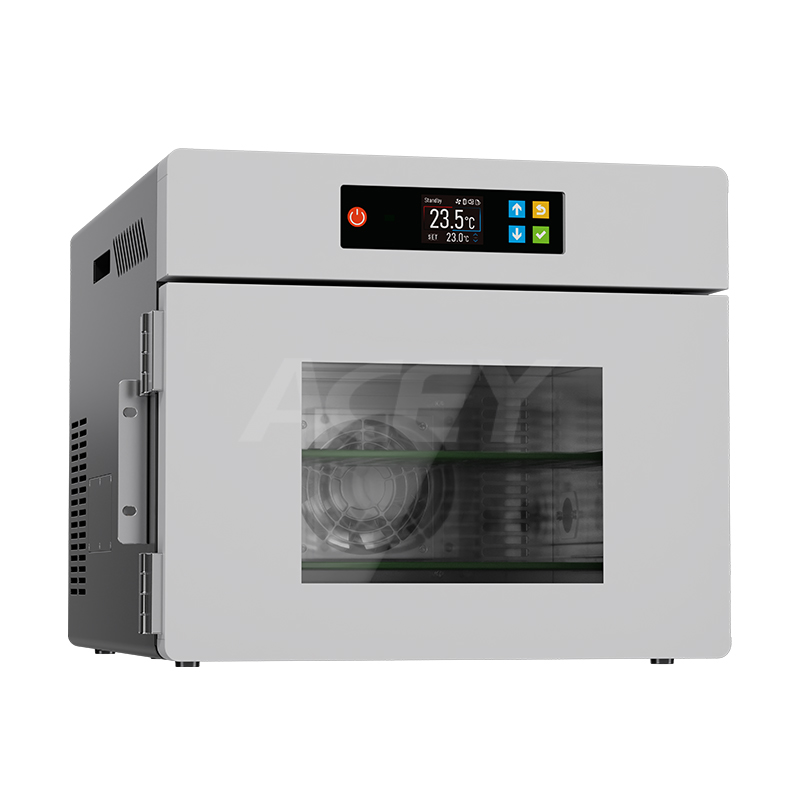

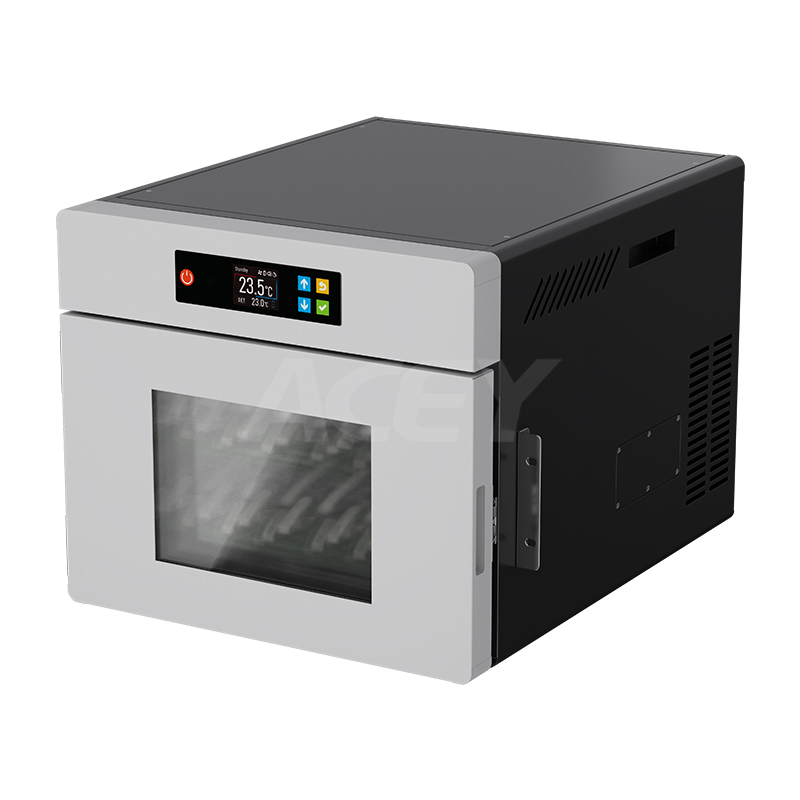

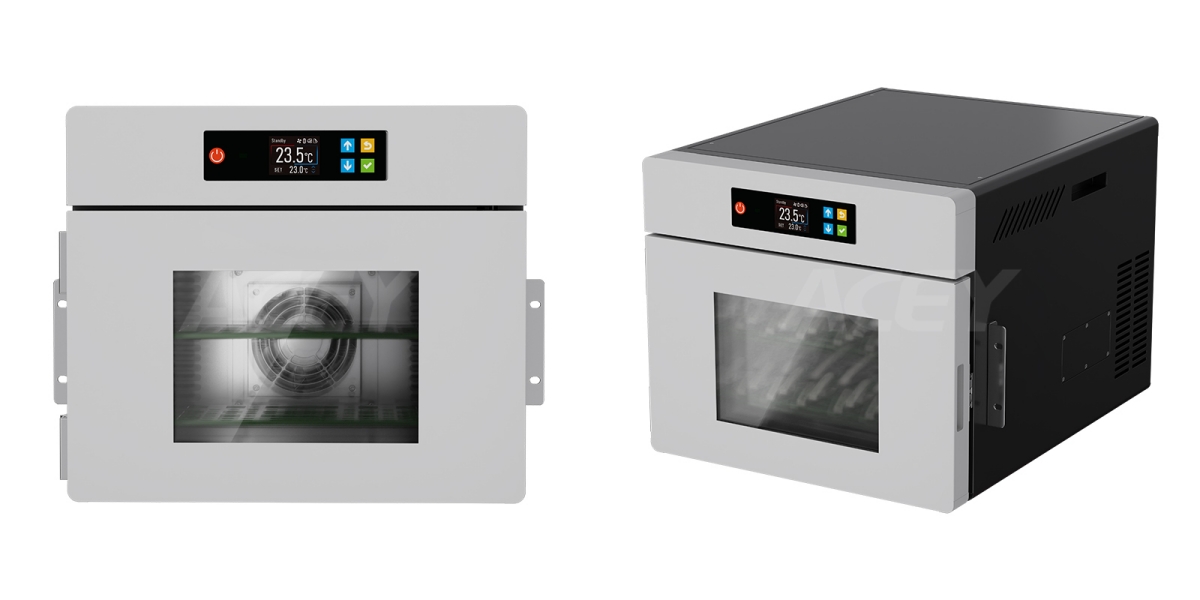

батарейка-таблетка ACEY-WHW-25L-5V50mA-32CH
циклический аккумулятор с климатической камерой
Это компактная система для циклической работы аккумуляторов, объединяющая тестер заряда-разряда с климатической камерой объемом 25 л, предназначенная для тестирования дисковых и небольших пакетных элементов питания при постоянной температуре. Каждый слой оснащен 16 независимыми каналами, а камера поддерживает два слоя, позволяя одновременно тестировать до 32 дисковых элементов питания. Тестовые порты расположены на левой и правой внутренних стенках для удобного подключения, а управление системой осуществляется через программное обеспечение верхнего компьютера BTS, что обеспечивает унифицированное управление, контроль температуры и управление данными на одной платформе.
Характеристики производства
Технические характеристики изделия
| Элемент | Спецификация |
| Номинальный объем | 25 л |
| Размер внутренней камеры | Ш360 × Г300 × В235 мм |
| Внешние размеры | Ш440 × Г580 × В410 мм |
| Масса | Примерно 45 кг |
| Условия тестовой среды | Температура окружающей среды +25°C, относительная влажность ≤85%, образец внутри отсутствует (условия без нагрузки). |
| Диапазон температур | 15°C – 60°C |
| Колебания температуры | ≤ ±0,5°C (без нагрузки, стабильное состояние) |
| Отклонение температуры | ±2,0°C (без нагрузки, стабильное состояние) |
| Время нагрева | 25°C → 60°C ≤ 50 мин (без нагрузки, среднее нелинейное значение) |
| Время охлаждения | 25°C → 15°C ≤ 60 мин (без нагрузки, среднее нелинейное значение) |
| Камерная структура |
*Внешний материал: холоднокатаная сталь с порошковым покрытием и запеченной краской.
*Внутренний материал: нержавеющая сталь SUS304 *Изоляция: пенополиуретан |
| Система циркуляции воздуха | Вентилятор постоянного тока с полупроводниковым модулем охлаждения/нагрева |
| Стандартная конфигурация |
*Дверь: Полая, из закаленного стекла, с рамой
*Комплектация: Соединительные пластины, 2 шт. *Освещение: светодиодная лампа |
| Панель управления | Сенсорные кнопки управления |
| Контроллер | Цифровой светодиодный дисплей + сенсорный контроллер |
| Метод установки | Ввод с помощью сенсорной кнопки |
| Метод контроля | Принудительная циркуляция воздуха с автоматическим ПИД-регулированием температуры с помощью полупроводникового модуля охлаждения/нагрева |
| Интерфейс связи | Стандартный порт Ethernet |
| Приборы для тестирования батарей | Максимум 2 устройства, всего 16 каналов (оборудование с уровнем сигнала в мА) |
| Главный компьютер (контроллер среднего уровня) | 1 единица |
| Сетевой коммутатор | 1 единица |
| Требования к установке |
Хорошо проветриваемое помещение
Вблизи нет сильных вибраций. Отсутствие сильного электромагнитного поля Не содержит легковоспламеняющихся, взрывоопасных, коррозионных веществ и пыли. |
| Условия окружающей среды | 25°C ±3°C; относительная влажность ≤85%; атмосферное давление 86 кПа–106 кПа |
| Источник питания | Переменный ток (220±10%) В / 50 Гц или переменный ток (110±10%) В / 60 Гц, однофазный + защитное заземление |
| Потребление электроэнергии | 0,2 кВт |
| Максимальный ток | 1А (220 В) или 2А (110 В) |
| Примечание | Открытие дверцы камеры во время испытаний может вызвать колебания температуры. |
| Применимый тип ячейки | Монетные батарейки (уровень мА) |

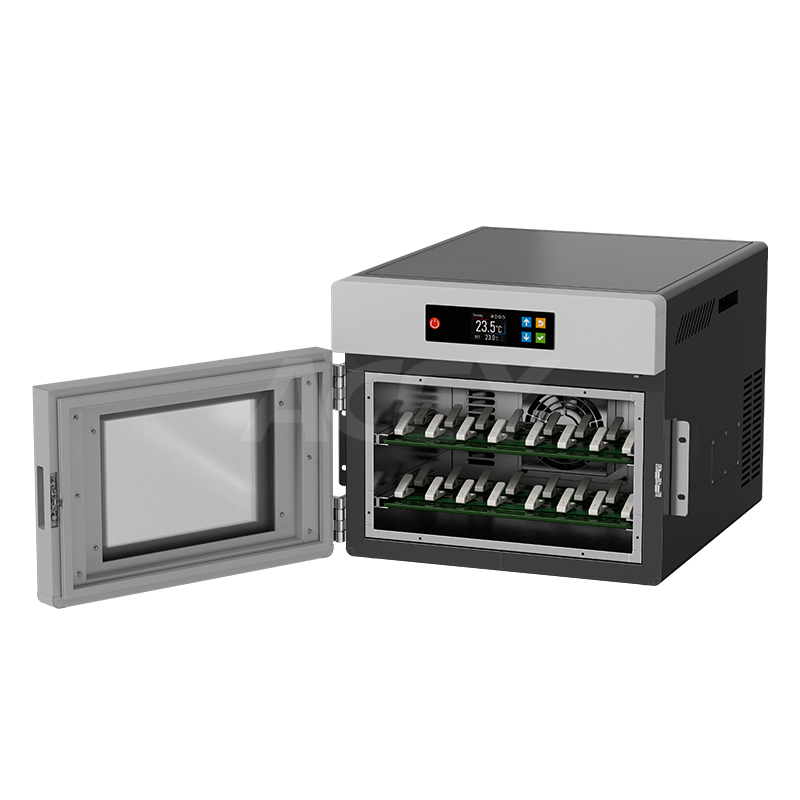

| Метод размещения ячеек | Вставлено через левую и правую внутренние стенки камеры |
Параметры тестовой системы
| Предметы | Ценности | |
| Разрешение | АЦП: 24 бит; ДА: 16 бит | |
| Входное сопротивление | ≥1G Ω | |
| Напряжение | Диапазон выходного напряжения CV | 10 мВ~5 В |
| Минимальное напряжение разряда | -5В | |
| Точность | ± 0,02% FS | |
| Стабильность | 0,04% от FS | |
| Текущий | Диапазон выходного сигнала/канал | Диапазон 1: 0,1 мА; Диапазон 2: 1 мА; Диапазон 3: 10 мА; Диапазон 4: 50 мА |
| Минимальный выходной ток | 0,2 мкА | |
| Точность | ± 0,02% FS | |
| Ток отсечки CV | Диапазон 1: 0,1 мкА; Диапазон 2: 1 мкА; Диапазон 3: 10 мкА; Диапазон 4: 50 мкА | |
| Стабильность | 0,04% FS | |
| Власть | Выходная мощность/канал | 0,25 Вт |
| Стабильность | 0,08% от FS | |
| Время | Текущее время отклика | <1 мс (10%FS~90%FS) |
| Время выполнения шага работы | ≤ (365*24) ч/шаг Формат времени - 00:00:00.000(ч, м, с, мс) | |
| Запись данных | Условия записи данных | Минимальное изменение напряжения: 10 мВ |
| Частота записи данных | 10 Гц (минимальный интервал записи данных: 100 мс) | |
| Заряжать | режимы зарядки | CC, CV, CCCV, CP |
| Условие отсечения | Напряжение, ток, время, емкость, энергия, - ΔV | |
| Увольнять | Режимы разряда | CC, CV, CCCV, CP, CR |
| Условие отсечения | Напряжение, ток, время, емкость, энергия | |
| Пульс | Заряжать | CC, CP |
| Увольнять | CC, CP | |
| Минимальная ширина импульса | 500 мс | |
| Подсчет пульса | До 32 | |
| Переключатель Chg и Dschg | Поддерживается | |
| Условие отсечения | Напряжение, время | |
| ДКИР | Расчетные значения DCIR доступны в BTSDA. | |
| Цикл | Максимальное количество циклов | 65535 |
| Максимальное количество шагов | 254 | |
| Велогнездо | 3 | |
| Защита | Защита безопасности | ● Защита данных от сбоев электропитания |
| ● Автономный режим работы | ||
| ● Задаваемые пользователем условия защиты, такие как верхний и нижний предельные значения тока/напряжения, время задержки, температура и т. д. | ||
Демонстрация товара
