Лазерная сварочная машина для литиевых аккумуляторов 6000 Вт с защитным кожухом и вытяжкой дыма

Лазерный сварочный аппарат мощностью 6000 Вт для литиевых аккумуляторных батарей с защитным кожухом и системой удаления дыма

Описание продукта

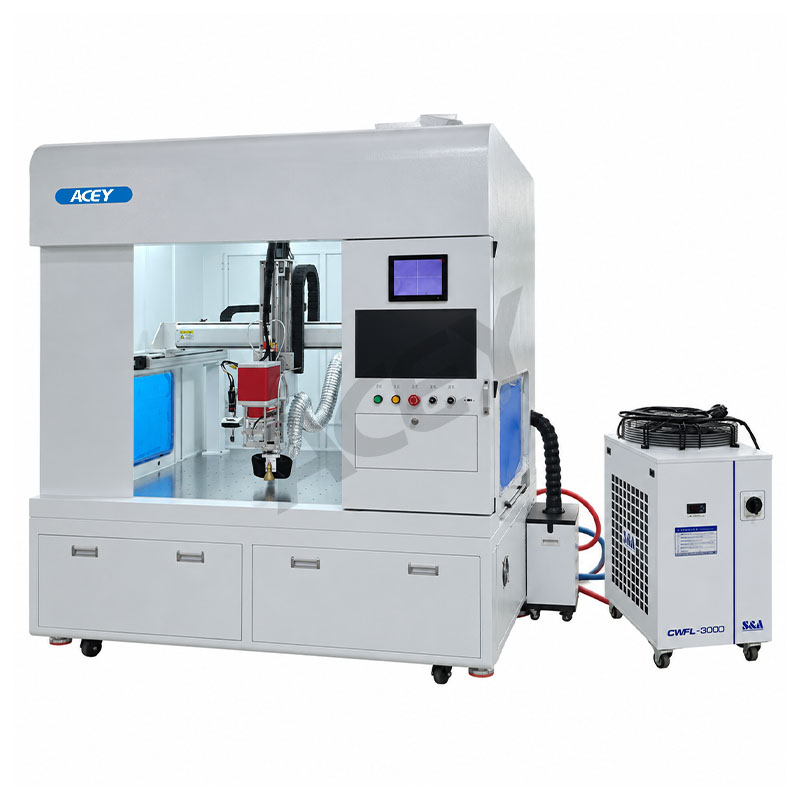

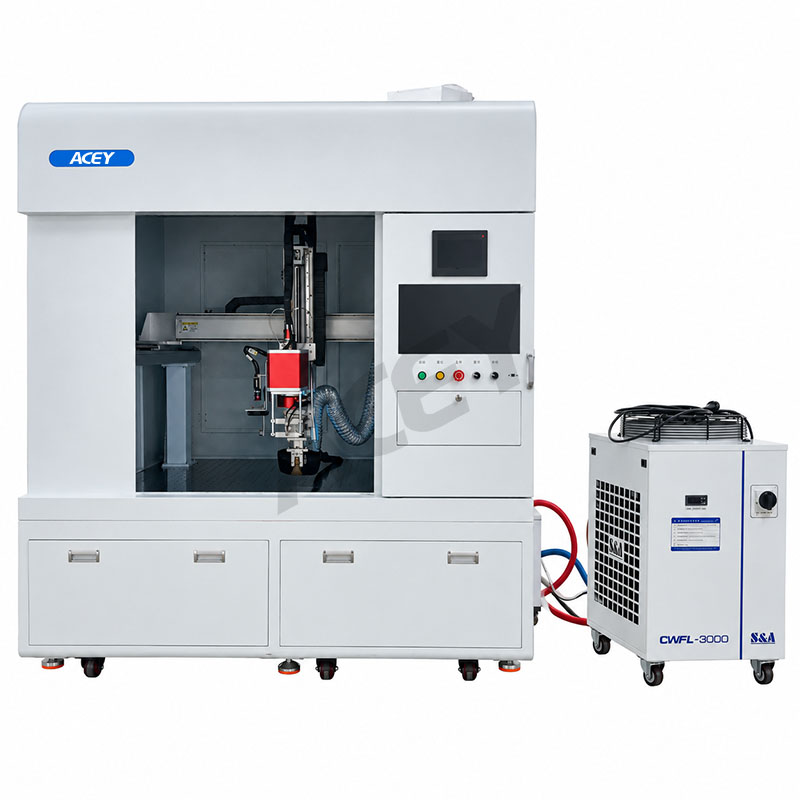

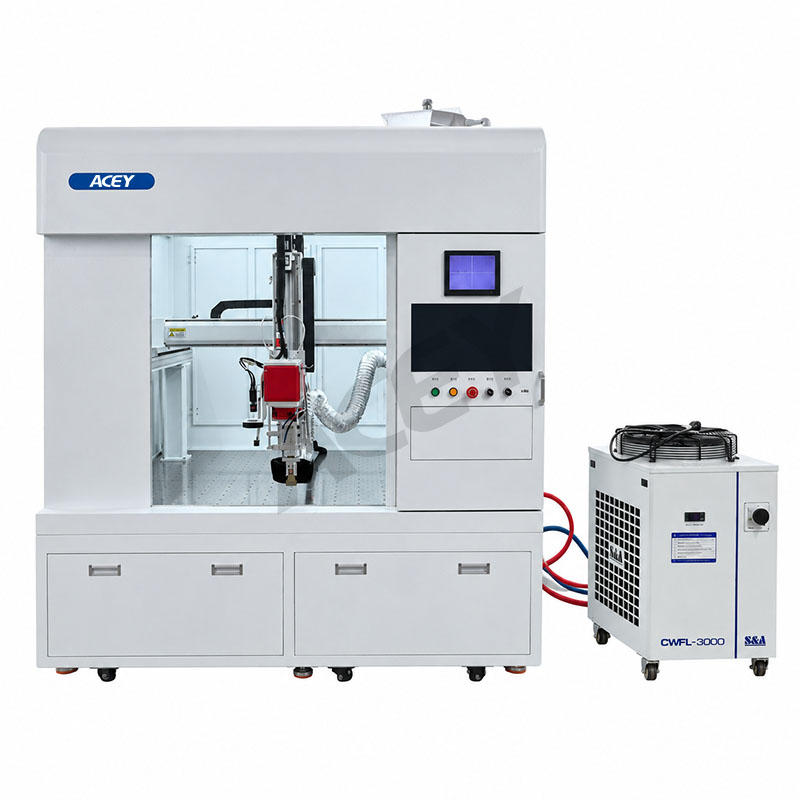

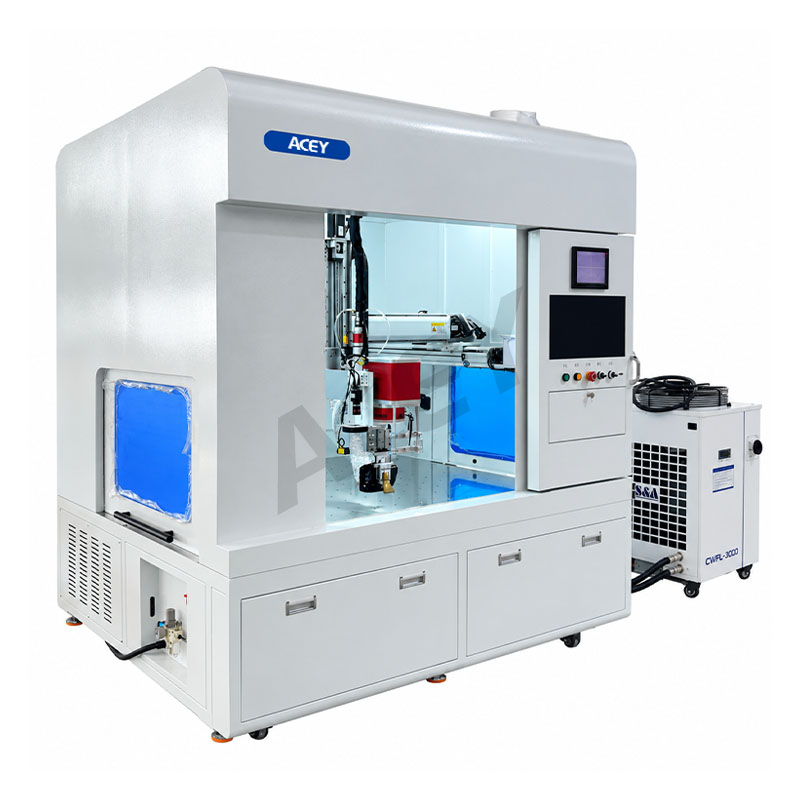

Закрытый лазерный сварочный аппарат ACEY-LWM6000Z для литий-ионных аккумуляторов объединяет специальную зону сварки с программируемым перемещением и локализованным сбором дыма. В индивидуальном корпусе размещается портальная платформа, элементы управления, интерфейсы отображения и патрубки для подключения вытяжной системы. Воздуховоды соединяют зону сварки с отдельной установкой для удаления дыма.

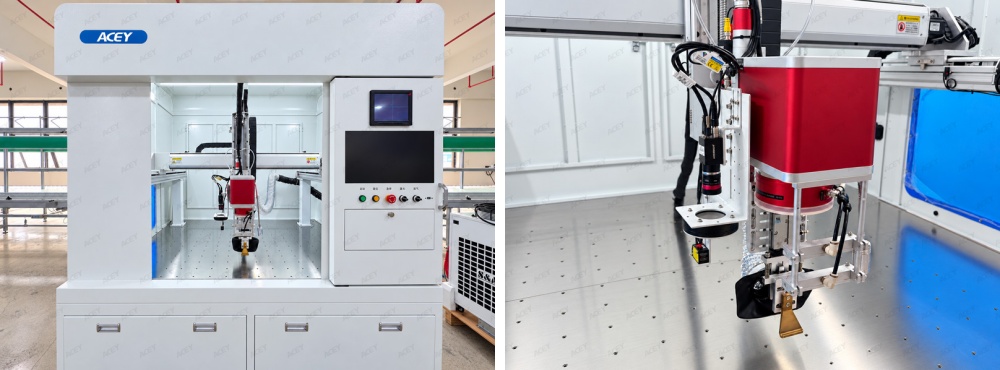

Волоконный непрерывный лазер мощностью 6000 Вт подает энергию на сварочную головку с гальванометрическим сканатором. Портал перемещает головку между контактами аккумулятора, а гальванометр направляет луч по запрограммированной траектории сварки. Операторы могут редактировать сварочную графику, настраивать параметры процесса и вызывать сохраненные программы для повторяющихся производственных задач.

CCD-мониторинг обеспечивает трансляцию в реальном времени для настройки и наблюдения за процессом, а позиционирование с помощью красного света помогает находить зону сварки и устанавливать рабочее расстояние. Модель прошла независимые испытания на безопасность и электромагнитную совместимость (EMC) в соответствии со стандартами EN 60204-1, EN 60825-1, EN IEC 61000-6-4 и EN IEC 61000-6-2.

Основные особенности продукта

• Специальный защитный кожух машины: объединяет сварочную платформу, органы управления и вытяжные патрубки в едином специализированном рабочем месте.

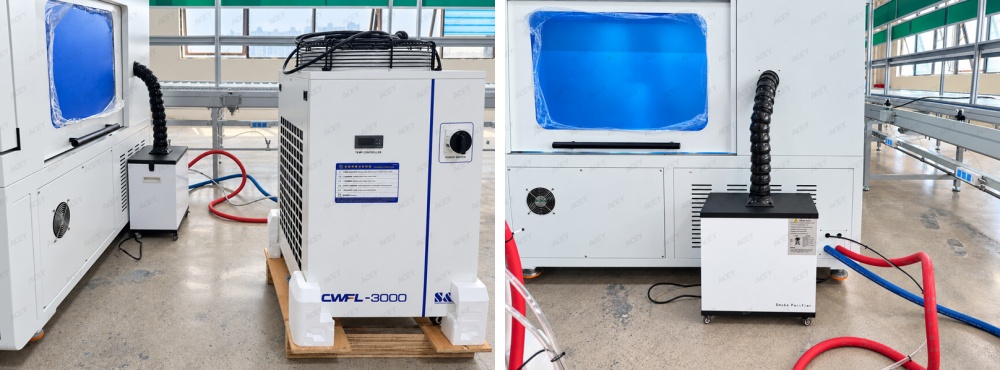

• Система удаления дыма: собирает сварочные дымы через воздуховоды, подключенные к отдельной вытяжной установке.
• Волоконный лазер 6000 Вт: поддерживает непрерывный и модулированный режимы работы для сварки аккумуляторных шин и соединителей.
• XYZ-позиционирование с сервоприводом: обеспечивает рабочую зону 1000 × 800 × 400 мм с повторяемостью позиционирования осей ±0,02 мм.
• Программируемая гальванометрическая сварка: позволяет адаптировать траектории сварки под геометрию соединителя и доступную зону контакта.
• Память сварочных программ: сохраняет и вызывает параметры процессов и графику для повторяющихся производственных операций.
• CCD-мониторинг и позиционирование красным светом: помогают при подготовке заготовок, выравнивании и наблюдении за процессом.
• Водяное охлаждение и двухслойная воздушная завеса: обеспечивают терморегуляцию и обдув в зоне сварочной головки.
• Независимые испытания на безопасность и электромагнитную совместимость: проверено на электробезопасность, лазерную безопасность и электромагнитную совместимость.


Свариваемые материалы и области применения
: Машина поддерживает работу с медью, алюминием, железом, никелем и подходящими компонентами сплавов. Основное применение — сварка алюминиевых шин, медных шин и никелевых переходных соединителей в сборках призматических литиевых аккумуляторов. Совместимость материалов и настройки сварки зависят от спецификации соединителя, материала выводов ячеек, толщины слоя и конструкции соединения.

Типичные области применения включают в себя:

• Модули накопителей энергии: программируемая сварка шин и соединителей для сборок призматических элементов.
• Модули аккумуляторов электромобилей: сварка электрических соединений в соответствии с компоновкой модуля и требованиями к соединениям.
• Промышленные аккумуляторные батареи: регулярная контактная сварка для производителей аккумуляторов, работающих с различными конфигурациями модулей.
• Металлические соединители: совместимое оборудование и применение для сварки электрических соединителей.

Технические характеристики

Дополнительные функции позиционирования

• Автоматическое измерение расстояния: Лазерный датчик расстояния измеряет расстояние между головкой и заготовкой. Затем система позиционирования перемещается на предустановленное рабочее расстояние, помогая сократить ручную регулировку фокуса.
• Автоматическое визуальное позиционирование CCD: Дополнительная система технического зрения определяет место обработки и применяет программную компенсацию для позиционирования заготовки. Эта функция отделена от стандартной функции визуального контроля процесса CCD.

ПродуктыДисплей

Часто задаваемые вопросы

*Определяет ли система CCD точки сварки автоматически?
Стандартный мониторинг CCD обеспечивает визуализацию процесса для настройки и наблюдения. Автоматическое визуальное позиционирование и программная компенсация являются опциональными функциями.

*Какую толщину шинопровода может сваривать лазер мощностью 6000 Вт?
Сварочная способность зависит от материала шинопровода, покрытия, толщины каждого слоя, конструкции выводов и требуемых характеристик соединения. Для определения подходящих параметров для конкретного соединения следует оценить репрезентативные образцы.

*Может ли машина сохранять программы для различных аккумуляторных модулей?
Да. Программное обеспечение для сварки поддерживает редактирование графики, а также сохранение и вызов технологических данных. Сохраненные программы можно выбирать для повторяющихся задач, сверяя настройки с загруженной заготовкой и оснасткой.

*Какая информация необходима для составления индивидуального коммерческого предложения?
Пожалуйста, укажите размеры модуля, формат элементов питания, расположение выводов, материалы и толщину шинопроводов, чертежи соединений, целевую производительность, способ загрузки и планировку завода. Включите требования к вытяжке дыма, автоматическому позиционированию и интеграции в производственную линию.
