ACEY 10000A портальная машина для точечной сварки аккумуляторных блоков

ACEY 10000A Портальная машина для точечной сварки аккумуляторных блоков

Описание продукта

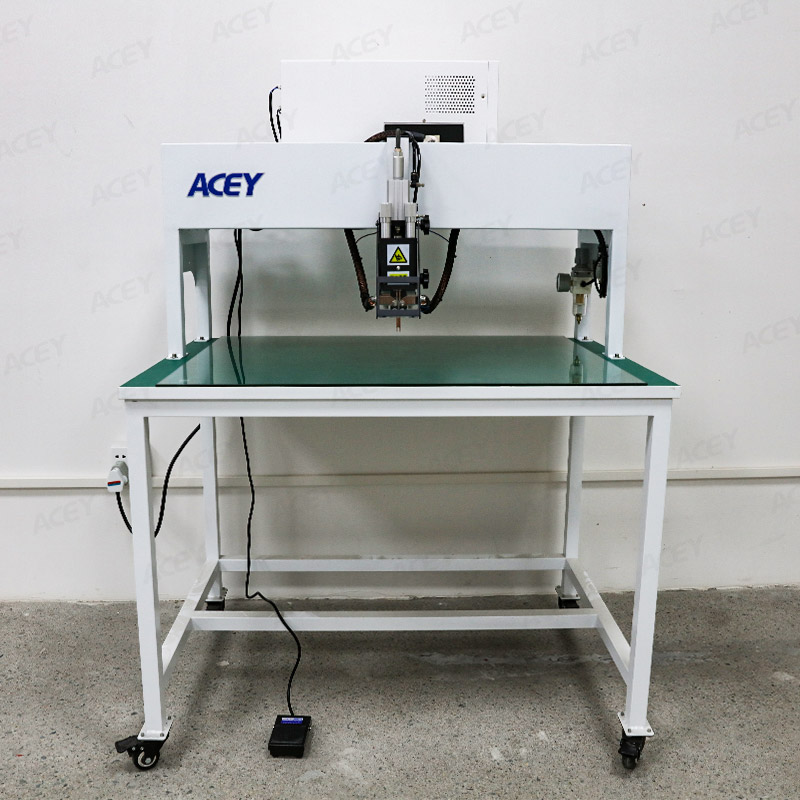

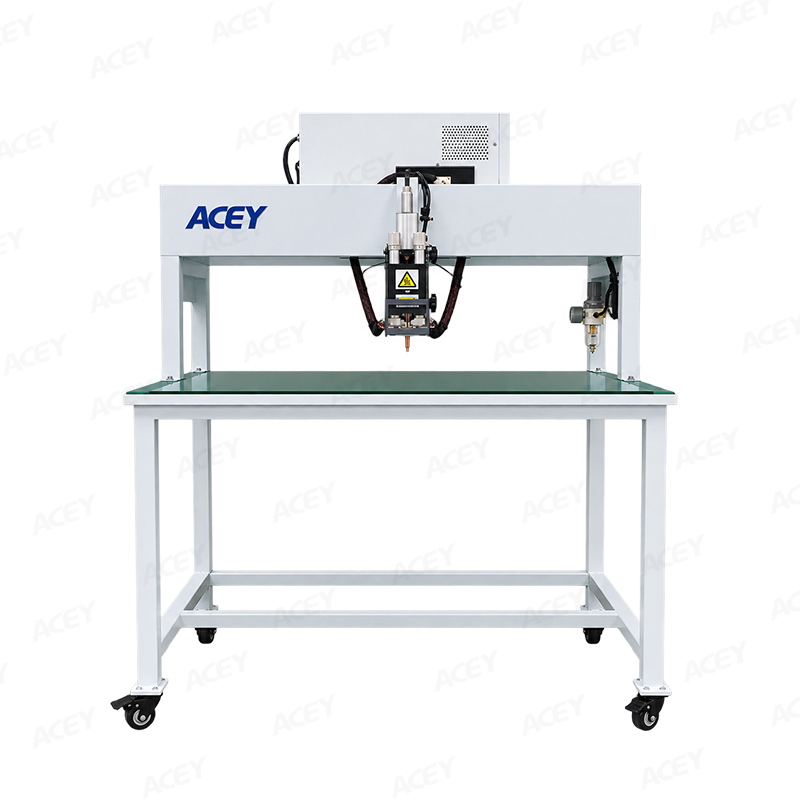

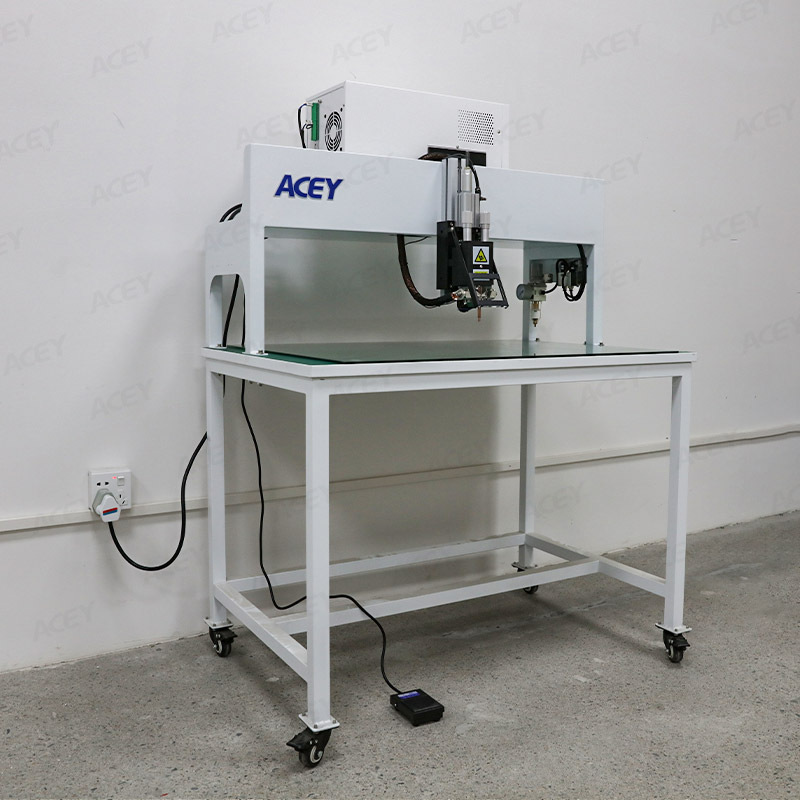

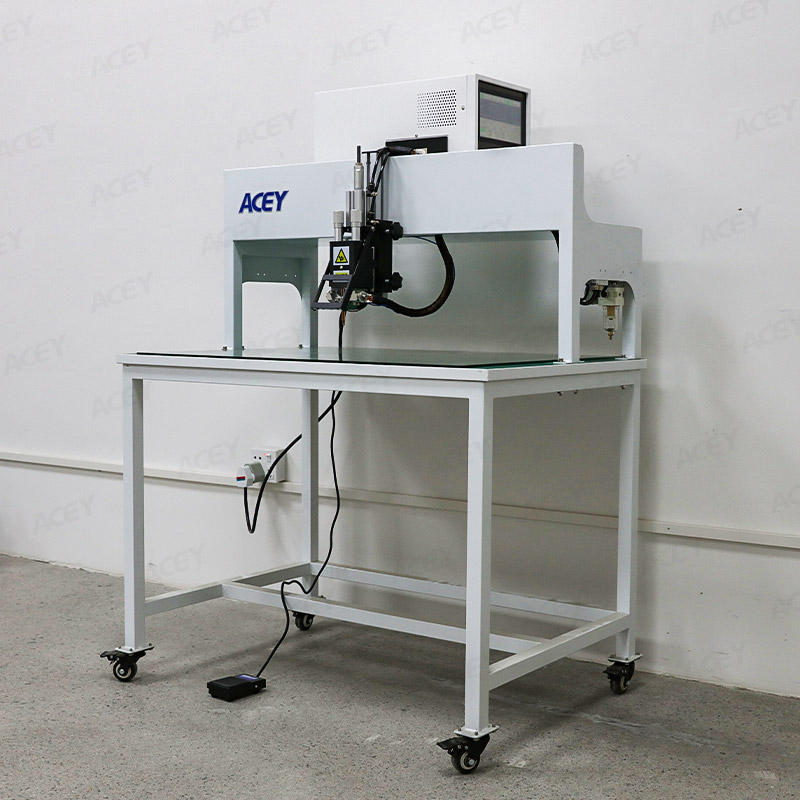

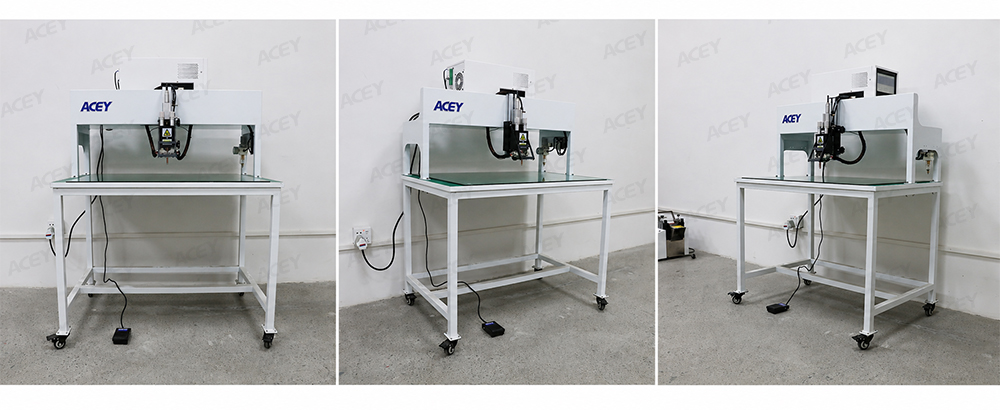

Портальная машина для точечной сварки ACEY-10000T предназначена для сварки аккумуляторных блоков с цилиндрическими элементами и подходит для создания прототипов аккумуляторных блоков, подготовки образцов, исследований и разработок, а также мелкосерийного производства. Ее открытая портальная конструкция обеспечивает гибкую рабочую зону для различных конфигураций цилиндрических аккумуляторных блоков и схем сварки.

Оснащенная промышленной модульной интеллектуальной платформой управления и транзисторным источником сварочного тока 10 000 А, машина обеспечивает стабильную и эффективную точечную сварку. Система может контролировать и записывать условия сварки, включая отслеживание сварки, разбрызгивание, ложные сварные соединения, слабые сварные соединения и пропущенные сварные соединения, с функциями сигнализации при возникновении нештатных условий.

сварочная машина для литиевых аккумуляторовможет быть оснащена пневматическими или электрическими сварочными головками в соответствии с различными требованиями к сварке цилиндрических элементов и аккумуляторных блоков. Она разработана для гибкой эксплуатации и особенно подходит для клиентов, которым необходимо разрабатывать, тестировать или производить цилиндрические аккумуляторные блоки в небольших количествах.

Ключевые особенности и характеристики машины

*Сварочный ток 10 000 А
Высокотоковая транзисторная сварочная система

*Никелевые материалы толщиной 0,08–0,3 мм
Поддерживает никелированную сталь и чистый никель

*Для цилиндрических аккумуляторных элементов
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Интеллектуальный контроль сварки
Обнаружение разбрызгивания, ложных сварных соединений, слабых сварных соединений и пропущенных сварных соединений

Основные характеристики

Почему стоит выбрать эту машину для точечной сварки цилиндрических аккумуляторов?

• Высокотоковая сварка 10 000 А

• Интеллектуальный контроль сварки

• Гибкие варианты сварочных головок

• Разработана для мелкосерийного производства

Интеллектуальный контроль сварки для сварки цилиндрических аккумуляторов

Машина оснащена промышленной модульной интеллектуальной платформой управления, которая контролирует процесс сварки и записывает аномальные условия сварки.

*Отслеживание сварки
Отслеживает операцию сварки, помогая обеспечить обработку сварочных точек в соответствии с требуемой последовательностью.
*Обнаружение разбрызгивания
Контролирует аномальное разбрызгивание при сварке и подает сигнал тревоги при обнаружении ненормального состояния.
*Обнаружение ложной сварки
Помогает выявлять операции сварки, при которых ожидаемый результат сварки мог быть достигнут ненадлежащим образом.
*Контроль слабой сварки
Контролирует потенциально аномальные условия сварки, которые могут привести к недостаточной эффективности сварки.
*Обнаружение пропущенной сварки
Помогает выявлять пропущенные сварочные точки и снижает риск неполной сварки аккумуляторного блока.
*Сигнализация и запись
Аномальные условия сварки могут записываться и передаваться системой для проверки оператором и управления процессом.

Применение цилиндрических аккумуляторов

Поддерживаемые цилиндрические элементы

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Типичные области применения

Электроинструменты · Электровелосипеды · Электросамокаты · Портативные электростанции · Системы хранения энергии · Дроны · Электрическая мобильность

Примечание:Крупные цилиндрические элементы, такие как 32140 и 33140, требуют увеличенной конфигурации машины.

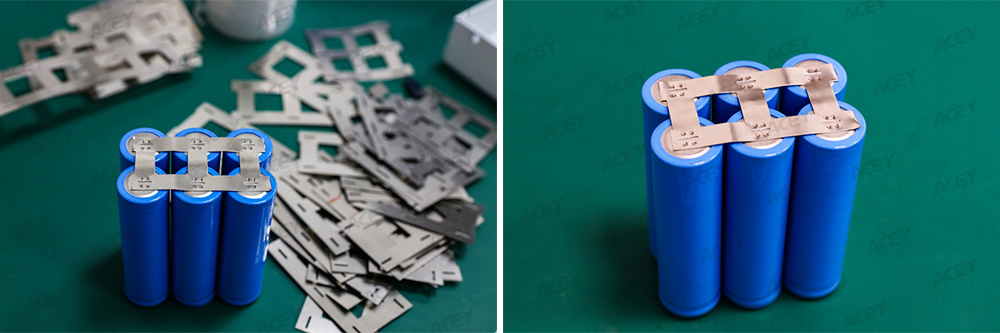

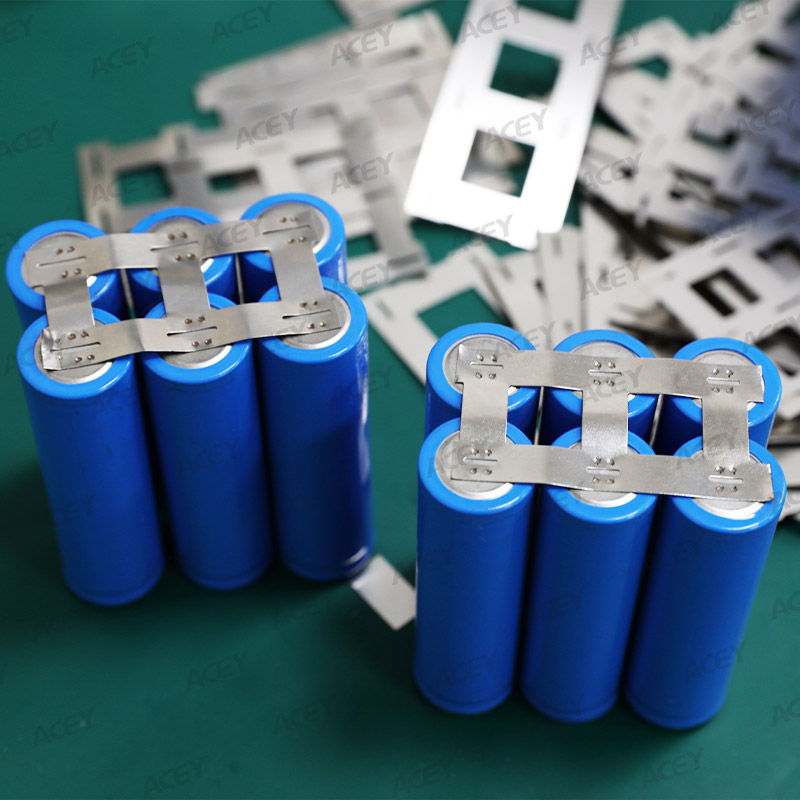

Материалы и толщина сварки

Поддерживаемые материалы для сварки

• Никелированная сталь
• Чистый никель

Толщина материала

• 0,08–0,3 мм

Принцип работы

01. Позиционирование аккумуляторного блока
Цилиндрические элементы размещаются и позиционируются в соответствии с требуемой конфигурацией аккумуляторного блока.

02. Выравнивание точки сварки
Сварочная головка устанавливается над требуемой точкой сварки.

03. Активация сварки
Оператор запускает сварочный цикл с помощью ножного переключателя.

04. Точечная сварка
Транзисторный сварочный источник питания подает регулируемый сварочный ток через сварочные электроды.

05. Контроль сварки
Система контролирует процесс сварки и регистрирует аномальные состояния, такие как разбрызгивание, ложная сварка, слабая сварка и отсутствие сварки.

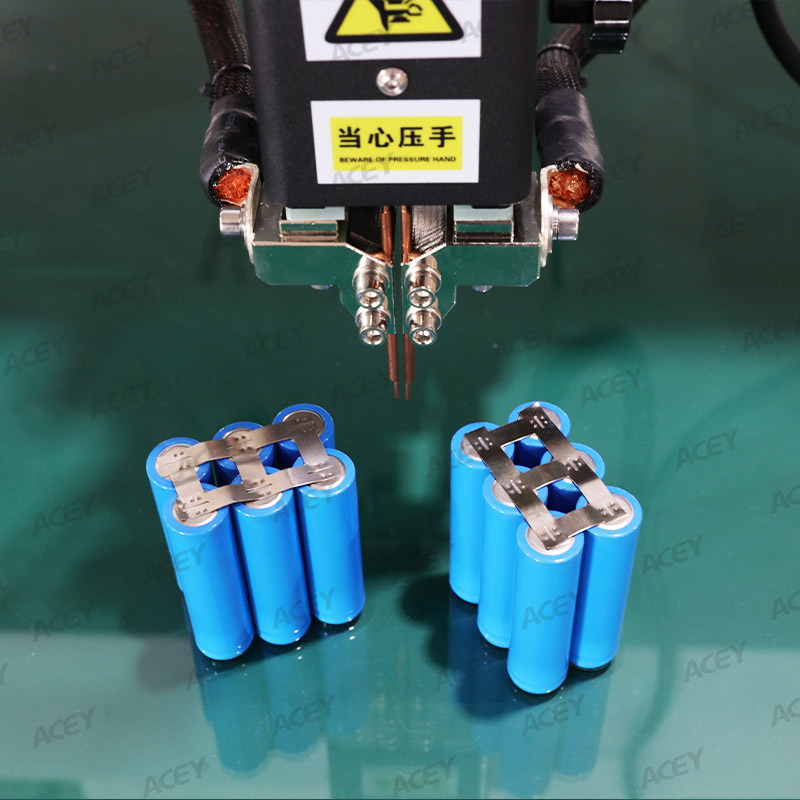

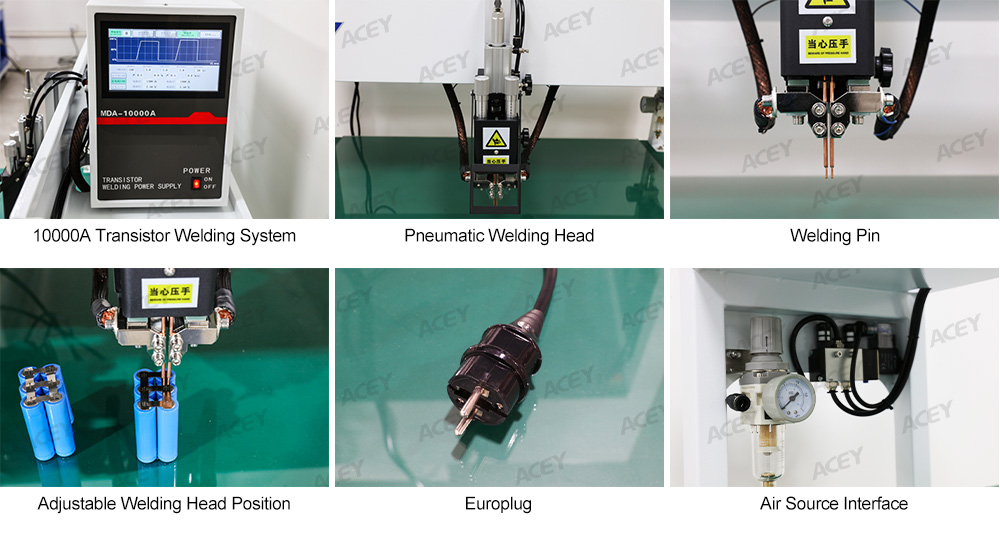

Варианты сварочной головки

Пневматическая сварочная головка
Пневматическая сварочная головка обеспечивает контролируемое перемещение электродов и сварочное давление для стабильной сварки цилиндрических аккумуляторов.
Давление воздуха: 0.4–0.6 МПа

Электрическая сварочная головка
Электрическая сварочная головка обеспечивает альтернативную конфигурацию для применений, где сжатый воздух не требуется.

Технические характеристики

Нужно индивидуальное решение для сварки цилиндрического аккумуляторного блока?
Эффективность сварки зависит от размера цилиндрического элемента, соединительного материала, толщины материала, схемы сварки и требуемой прочности сварного соединения.

ACEY может оценить конструкцию вашего аккумуляторного блока и требования к сварке, чтобы помочь определить подходящую сварочную головку, приспособление и параметры сварки.

Отправьте нам характеристики вашего аккумулятора:

• Модель аккумуляторного элемента
• Диаметр и длина элемента
• Соединительный материал
• Толщина материала
• Количество точек сварки
• Ожидаемый объем производства

Часто задаваемые вопросы

*Какие цилиндрические аккумуляторные элементы может сваривать этот аппарат точечной сварки?
Аппарат ACEY для портальной точечной сварки предназначен для цилиндрических аккумуляторных элементов, включая 18650, 21700, 26650, 32650, 32700, 32140 и 33140. Конфигурация аппарата может быть изменена в соответствии с размером элемента и конструкцией аккумуляторного блока.

*Какие материалы может сваривать аппарат?
Аппарат предназначен для сварки никелированной стали и чистого никеля, используемых для соединений цилиндрических аккумуляторных блоков.

*Какую толщину материала он может сваривать?
Рекомендуемый диапазон толщины свариваемого материала составляет 0,08–0,3 мм для никелированной стали и чистого никеля. Фактический результат сварки зависит от свойств материала, толщины, конфигурации электродов и параметров сварки.

*Какие функции контроля сварки есть у аппарата?
Интеллектуальная система управления может контролировать и записывать условия сварки, включая разбрызгивание, ложную сварку, слабую сварку и пропущенные сварные соединения, а также оснащена функциями сигнализации, помогающими операторам выявлять ненормальные условия сварки и повышать стабильность производства.
