Как рассчитать емкость в ампер-часах (Ач), скорость заряда (C-rate) и ток в бытовых системах хранения энергии

April 29 , 2026

Как рассчитать емкость в ампер-часах (Ач), скорость заряда (C-rate) и ток в бытовых системах хранения энергии

При тестировании, интеграции данных и определении характеристик бытовых систем хранения энергии понимание основных параметров батарей является основой всей работы. Во многих случаях несоответствия между данными облачной платформы и фактической производительностью оборудования обусловлены не неисправностями устройств, а недостаточной ясностью в логике лежащих в их основе параметров. Эта статья, представленная в виде стандартизированных учебных материалов, систематически систематизирует наиболее важные и часто путаемые понятия в бытовых системах хранения энергии — емкость ячеек, скорость разряда (C-rate), ток, напряжение и последовательно-параллельная конфигурация — вместе с формулами и реальными примерами расчетов, чтобы помочь специалистам отрасли создать полную систему знаний о параметрах.

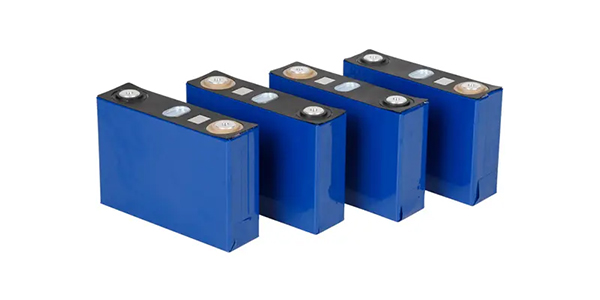

1. Емкость элемента (Ач): Основа всех расчетов.

Емкость элемента — это наиболее фундаментальный физический параметр батареи, измеряемый в ампер-часах (Ач). Она отражает способность батареи непрерывно разряжаться при номинальном токе. Проще говоря, Ач определяет «сколько энергии может запасти батарея» и является отправной точкой для всех расчетов тока, мощности и энергии.

К распространенным в отрасли емкостью элементов питания относятся 280 Ач, 314 Ач, 340 Ач и т.д. Это фиксированные аппаратные параметры, указанные производителем элементов питания в технической документации, и их нельзя изменить с помощью программного обеспечения.

2. Скорость заряда/разряда (C-Rate): основное правило, определяющее скорость заряда/разряда.

Коэффициент заряда/разряда (C-rate) — это ключевой коэффициент, связывающий емкость и ток. Он определяет максимально допустимый безопасный рабочий ток батареи. Для разных типов элементов питания установлены фиксированные безопасные значения C-rate, а в бытовых системах хранения энергии обычно используются конструкции с низким значением C-rate для обеспечения срока службы и стабильности.

Основная формула:
Максимальный рабочий ток (А) = Емкость элемента (Ач) × Скорость разряда (С)

Это самая фундаментальная и важная формула в системах хранения данных для жилых помещений, и основная основа для определения корректности данных платформы.

Пример:
Емкость элемента: 314 Ач
Максимальная скорость зарядки/разрядки: 0,5C

Максимальный ток 0,5C = 314 Ач × 0,5C = 157 А

Это значение представляет собой физический предел оборудования и не может быть превышено. Если система отображает значение тока, значительно превышающее это значение, это, как правило, можно расценить как ошибку конфигурации параметров.

3. Реальный случай: почему статья 314A должна быть неверной.

В реальных условиях тестирования, если облачная платформа отображает максимальный зарядный ток 314 А и максимальный разрядный ток 314 А, это можно определить как неисправность, основываясь только на логике параметров.

Правильная логика:

Емкость элемента: 314 Ач
Номинальный разряд C: 0,5C
Теоретически максимальный ток: 314 × 0,5 = 157 А
Платформа отображает 314A → это напрямую означает использование емкости в качестве тока, типичная ошибка конфигурации.

Это демонстрирует, что, освоив базовые формулы, можно быстро проверить достоверность данных, не прибегая к аппаратному тестированию.

4. Последовательное (S) и параллельное (P) соединение: фундаментальная логика системной архитектуры.

В бытовых системах хранения энергии не используются отдельные элементы напрямую. Вместо этого элементы соединяются последовательно и параллельно для соответствия требованиям по напряжению и емкости — это основное правило проектирования.

1) Последовательное соединение (S): возрастающее напряжение

Количество последовательно соединенных элементов определяет напряжение системы, в то время как емкость и ток остаются неизменными.

Формула:
Напряжение системы = Напряжение отдельной ячейки × Количество последовательных соединений (S)

Для литий-железо-фосфатных (LFP) элементов с номинальным напряжением 3,2 В система 16S имеет следующие характеристики:
3,2 В × 16 = 51,2 В

2 ) Параллельно (P): Увеличение мощности и тока

Количество параллельных соединений определяет общую мощность системы и общий выходной ток, при этом напряжение остается неизменным.

Формулы:
Системная мощность = Мощность одной ячейки × Количество параллельных соединений (P)
Максимальный ток системы = Максимальный ток отдельной ячейки × Количество параллельных соединений (P)

Пример:
Аккумуляторная батарея емкостью 314 Ач с двухполюсной конфигурацией:
Емкость системы = 314 × 2 = 628 Ач
Максимальный ток = 157 × 2 = 314 А

Последовательно-параллельная конфигурация напрямую определяет общие характеристики системы и является необходимым условием для всех расчетов параметров.

5. Система напряжения: безопасная граница для бытовых систем хранения энергии.

Литий-железо-фосфатные элементы имеют фиксированный безопасный диапазон напряжения, что является основой БМС Логика защиты:

Номинальное напряжение элемента: 3,2 В
Напряжение при полной зарядке: 3,65 В
Напряжение отсечки разряда: 2,5 В

Напряжение системы масштабируется пропорционально количеству последовательно соединенных элементов. Для системы 16S:

Номинальное напряжение: 51,2 В
Напряжение при полной зарядке: 58,4 В
Защита от пониженного напряжения: 40 В

Отклонения напряжения являются основным индикатором неисправностей батареи и ключевым моментом мониторинга облачной платформы.

6. Энергия (Вт·ч) и мощность (кВт): основные характеристики продукции.

Емкость и мощность бытовых накопителей энергии определяются на основе вышеуказанных параметров.

1 ) Энергетическая ценность системы (емкость накопителя)

Формула:
Энергия (Вт·ч) = Напряжение системы (В) × Емкость системы (А·ч)

Пример:
51,2 В × 314 Ач = 16 076,8 Вт·ч ≈ 16,0 кВт·ч

2 ) Системная мощность (возможности зарядки/разрядки)

Формула:
Мощность (кВт) = Напряжение системы (В) × Максимальный ток (А) ÷ 1000

Пример:
51,2 В × 157 А = 8038,4 Вт ≈ 8,0 кВт

Энергоемкость определяет, как долго система может работать, а мощность определяет, какую нагрузку она может выдерживать — оба показателя являются ключевыми для определения характеристик продукта.

7. Логика защиты BMS: базовый уровень безопасности для всех параметров.

Система управления батареями (BMS) устанавливает несколько механизмов защиты на основе параметров элементов для обеспечения безопасной работы:

Защита от перенапряжения (OVP): прекращает зарядку после полной зарядки.
Защита от пониженного напряжения (UVP): прекращает разряд при полном разряде.
Защита от перегрузки по току (OCP): немедленно отключается при превышении допустимых значений тока.
Защита от перегрева (OTP): снижает мощность или отключает устройство при аномальных температурах.

Все эти пороговые значения защиты определяются техническими характеристиками ячеек. Сигналы тревоги, состояния и данные об ограничениях, отображаемые на облачной платформе, формируются на основе решений системы управления батареями (BMS) в режиме реального времени.

8. Основы понимания: Принцип «аппаратное обеспечение прежде всего»

При тестировании систем хранения энергии в жилых домах и интеграции данных всегда следует придерживаться принципа «сначала аппаратная часть»:

Технические характеристики элемента соответствуют самым высоким стандартам.
Скорость разряда, диапазон напряжения и максимальный ток не могут быть изменены программным обеспечением.
Данные облачной платформы предназначены только для отображения; ошибки конфигурации могут привести к искажению.
Все аномальные данные следует предварительно проверить с помощью формул.

Проще говоря: данные платформы могут быть неверными, но формулы никогда не бывают ошибочными.

9. Резюме: Единая структура основных параметров

Все параметры в бытовой системе хранения энергии зависят от аккумуляторной батареи:

Ах определяет вместимость → C-rate определяет текущий → Последовательно-параллельное соединение определяет структуру системы. → Напряжение и мощность определяют класс продукции. → Система управления зданием (BMS) определяет границы безопасности.

Овладев формулами, понимая логику и изучив обратные вычисления, специалисты могут быстро выявлять проблемы в определении продукта, интеграции данных и проверке достоверности тестирования, избегая фундаментальных недоразумений.

Для специалистов в области бытовых систем хранения энергии эти базовые параметры представляют собой не углубленные знания в области исследований и разработок, а необходимые базовые навыки. Четкое понимание взаимосвязи между Ач, скоростью разряда, током, напряжением и последовательно-параллельной конфигурацией не только повышает эффективность работы, но и создает профессиональную и строгую систему оценки продукции — важный шаг от начинающего к продвинутому уровню.
