7-35 daysОбзор продукта
Полуавтоматическая линия сборки аккумуляторов для БПЛА с пакетными ячейками ACEY-PAL-UAV предназначена для производства высокомощных литий-полимерных аккумуляторных блоков, используемых в дронах и БПЛА.
Основные области применения
Эта производственная линия подходит для изготовления аккумуляторных блоков с пакетными ячейками, используемых в:

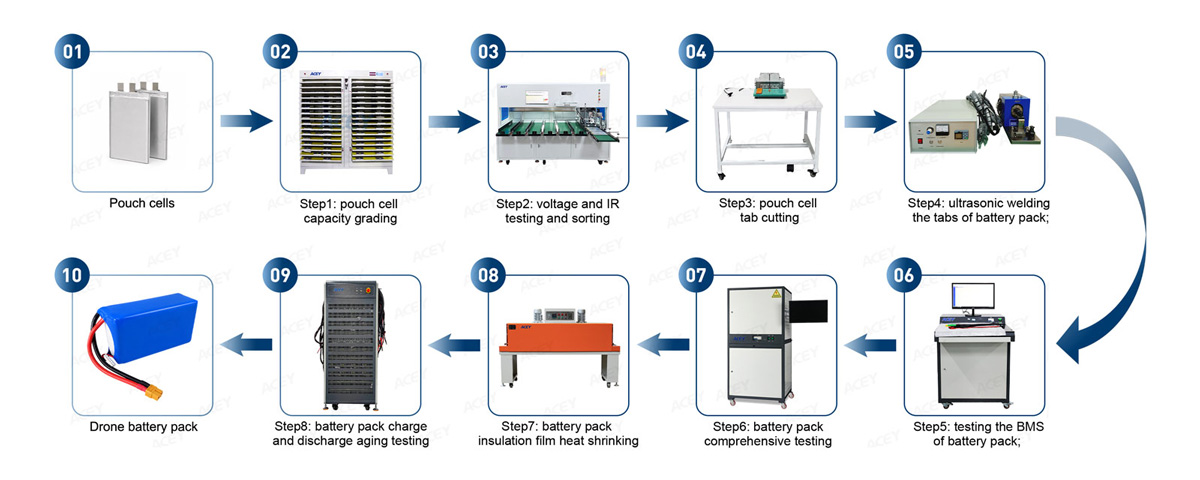

Процесс сборки
Процесс сварки
Шаг 1: Сортировка аккумуляторных ячеек по ёмкости
Каждая пакетная ячейка заряжается и разряжается в контролируемых условиях для измерения фактической ёмкости, характеристик напряжения и параметров заряд-разряд.
Ячейки с аномальной ёмкостью или нестабильными характеристиками могут быть выявлены до сборки аккумуляторного блока.
Рекомендуемое оборудование:
Машина сортировки пакетных ячеек по ёмкости серии ACEY-PCT
Шаг 2: Сортировка ячеек по напряжению и внутреннему сопротивлению
Ячейки тестируются и сортируются в соответствии с напряжением и внутренним сопротивлением.
Ячейки с похожими электрическими характеристиками группируются вместе для улучшения согласованности аккумуляторного блока, характеристик разряда, срока службы и безопасности.
Рекомендуемое оборудование:
Машина сортировки пакетных ячеек серии ACEY-PCSM
Шаг 3: Резка выводов пакетных ячеек
Положительные и отрицательные выводы обрезаются до требуемой ширины и длины перед сваркой.
Стабильные размеры выводов помогают повысить точность позиционирования и качество сварки на последующих этапах сборки.
Рекомендуемое оборудование:
Резак выводов пакетных ячеек ACEY-PTC560
Шаг 4: Ультразвуковая сварка выводов
Выводы пакетных ячеек соединяются методом ультразвуковой сварки.
Машина подходит для сварки алюминиевых выводов и медных выводов с никелевым покрытием. Ультразвуковая сварка обеспечивает соединение с низким сопротивлением без чрезмерного нагрева аккумуляторных ячеек.
Рекомендуемое оборудование:
Машина для ультразвуковой сварки металлов ACEY-USW-3000
Шаг 5: Тестирование BMS
Система управления аккумулятором тестируется перед окончательной интеграцией с аккумуляторным блоком.
Тестер может оценивать защиту от перезаряда, защиту от переразряда, защиту от сверхтока, защиту от короткого замыкания, внутреннее сопротивление, функции балансировки и эффективность связи.
Рекомендуемое оборудование:
Испытательная машина BMS серии ACEY-BP
Шаг 6: Комплексное тестирование аккумуляторного блока
После сборки аккумуляторного блока готовый блок проверяется на напряжение, внутреннее сопротивление, ток зарядки, ток разрядки, время задержки срабатывания защиты, сопротивление NTC и другие электрические параметры.
Этот процесс подтверждает, что аккумуляторный блок и BMS правильно работают в смоделированных рабочих условиях.
Рекомендуемое оборудование:
Машина для комплексного тестирования аккумуляторных блоков серии ACEY-BIT
Шаг 7: Термоусадка плёнки
Термоусадочная плёнка наносится вокруг аккумуляторного блока и нагревается для формирования плотного защитного покрытия. Этот процесс улучшает изоляцию, внешний вид и защиту от пыли и механических повреждений.
Рекомендуемое оборудование:
ACEY-5035C HОборудование для термоусадочной упаковки
Шаг 8: Старение при зарядке и разрядке
Готовые аккумуляторные блоки проходят контролируемые циклы зарядки и разрядки.
Испытание на старение помогает выявить блоки с нестабильной ёмкостью, аномальным напряжением, чрезмерным повышением температуры, плохой согласованностью характеристик или неисправностями системы защиты до отгрузки.
Рекомендуемое оборудование:
Машина для старения аккумуляторных блоков серии ACEY-BA
Вспомогательное оборудование:Машина для резки и зачистки проводов
Машина для резки и зачистки проводов используется для подготовки силовых и сигнальных проводов, необходимых для сборки аккумуляторных блоков дронов. Она автоматически режет провода до заданной длины и удаляет изоляцию с одного или обоих концов, подготавливая их к пайке и электрическому соединению.
Длина провода, длина зачистки и параметры обработки могут регулироваться в соответствии с конструкцией аккумуляторного блока и требованиями к проводке.
Основные характеристики оборудования
1. Машина для сортировки по ёмкости аккумуляторных ячеек серии ACEY-PCT
Предназначена для зарядки, разрядки, тестирования ёмкости и сортировки по характеристикам пакетированных ячеек.
| Параметр | Характеристика |
| Количество каналов | 64 / 128 / 160 / 256 каналов |
| Тип аккумулятора | Пакетированная литиевая ячейка |
| Тип крепления | Синий и белый зажим |
| Расстояние между креплениями | Настраивается в соответствии с размерами ячейки |
| Диапазон напряжения зарядки | Постоянный ток 0–4,5 В |
| Диапазон напряжения разрядки | Постоянный ток 4,5–2 В |
| Варианты тока | 20 А / 30 А / 40 А / 60 А |
| Источник питания | Трёхфазный пятипроводный переменный ток 380 В ±10%, 50 Гц |
| Искажение переменного тока | ≤5% |
| Рабочая температура | от -10°C до 40°C |
| Относительная влажность | ≤80% |
2. Машина для сортировки ячеек в мягком корпусе серии ACEY-PCSM
Используется для автоматического тестирования напряжения и внутреннего сопротивления, сортировки и подбора ячеек.
| Параметр | Спецификация |
| Эффективность сортировки | 8–10 ячеек в минуту |
| Коэффициент использования оборудования | ≥95% |
| Каналы сортировки | 7 каналов: 6 соответствующих требованиям и 1 несоответствующий требованиям |
| Дополнительные конфигурации | 5–7 каналов |
| Длина ячейки | 50–170 мм |
| Ширина ячейки | 20–100 мм |
| Толщина ячейки | 4–20 мм |
| Система управления | Промышленный компьютер со встроенной системой |
| Входная мощность | Приблизительно 1 кВт |
| Источник питания | Переменный ток 220 В, 50 Гц |
| Сжатый воздух | ≥0,6 МПа |
| Дисплей | Монитор 21,5 дюйма |
| Дополнительные функции | Тестер внутреннего сопротивления и сканер штрихкодов |
| Габариты машины | Приблизительно 1800 × 1570 × 1750 мм |
3. ACEY-PTC560 Устройство для резки выводов ячеек в мягком корпусе
Используется для обрезки положительных и отрицательных выводов до одинаковых размеров перед сваркой.
| Параметр | Спецификация |
| Применяемая батарея | Ячейка в мягком корпусе |
| Ширина положительного вывода | 5–60 мм |
| Ширина отрицательного вывода | 5–60 мм |
| Расстояние между центрами выводов | 12–150 мм |
| Максимальная входная мощность | ≤500 Вт |
| Источник питания | AC 220 В ±10%, 50–60 Гц |
| Габариты машины | 450 × 310 × 210 мм |
| Вес машины | Приблизительно 14 кг |
4. ACEY-SWM-20-6000 Ультразвуковая сварочная машина
Предназначена для сварки алюминиевых выводов ячеек в мягком корпусе и выводов из никеля с медным покрытием.
| Параметр | Спецификация |
| Применяемый материал | Алюминиевые или никелированные медные выводы |
| Типичная толщина вывода | Два слоя по 0,2 мм |
| Типичная область сварки | 20 × 4 мм |
| Ультразвуковая частота | 20 кГц ±200 Гц |
| Максимальная входная мощность | 6000 ВА |
| Время сварки | 0,1–0,8 секунды |
| Давление сварки | 0,1–0,6 МПа |
| Ход ручной сварочной головки | 10–15 мм |
| Режимы сварки | Временной, энергетический и сегментированный режимы |
| Управление частотой | Автоматическое отслеживание частоты |
5. Испытательная машина BMS серии ACEY-BP
Используется для тестирования аппаратных плат BMS и интеллектуальных плат BMS до или после сборки аккумуляторного блока.
| Параметр | Спецификация |
| Поддерживаемая последовательность соединения элементов | 1~52S и индивидуальные конфигурации |
| Диапазон напряжения защиты от перезаряда | 500–5000 мВ |
| Диапазон напряжения защиты от переразряда | 500–5000 мВ |
| Точность измерения напряжения | ±1 мВ |
| Ток защиты от переразряда | Варианты 120–600 А |
| Максимальный ток зарядки | Варианты 50–300 А |
| Диапазон сопротивления | 0–999 мОм |
| Время защиты от короткого замыкания | 0–5000 мкс |
| Варианты связи | UART, CAN, RS485 |
| Конфигурация | Промышленный компьютер и шкаф |
6. Комплексная испытательная машина аккумуляторных блоков серии ACEY-BIT
Используется для финального тестирования электрических параметров и функций защиты готовых аккумуляторных блоков для дронов.
| Параметр | Спецификация |
| Варианты напряжения | 60 В / 100 В / 120 В / 150 В |
| Диапазон внутреннего сопротивления | 0–2000 мОм |
| Варианты зарядного тока | 30 А / 50 А / 100 А |
| Варианты тока разряда | 120–500 A |
| Время короткого замыкания | 0–2000 мкс |
| Время задержки защиты от перегрузки по току | 0–30 секунд |
| Диапазон сопротивления NTC | 0–100 кОм |
| Диапазон сопротивления R1 | 0–100 кОм |
| Источник питания | AC 200–240 В |
| Конфигурация | Промышленный компьютер и шкаф |
7. ACEY-5035CУпаковочная машина с термоусадочной плёнкой
Используется для обёртывания собранных аккумуляторных блоков дронов термоусадочной плёнкой, обеспечивая надёжную изоляцию, защиту поверхности и аккуратную компактную отделку.
| Параметр | Спецификация |
| Номер изделия | ACEY-5035C |
| Источник питания | 380V50-60HZ |
| Мощность | 15 кВт |
| Размеры туннеля | Размер термоусадочного туннеля: Д1800 x Ш500 x В350 мм |
| *Эффективный размер: Ш400 x В300 мм | |
| Скорость транспортировки | 0–15 м/мин |
| Материал транспортёра | Сетка |
| Загрузка конвейера | макс. 25 кг |
| Размер машины | 2100 мм x 750 мм x 1620 мм (Д* Ш * В) |
| Вес | около 200 кг |
| Термоусадочная плёнка | PE, POF, PVC, PP |
8. Серия ACEY-BA: машина для старения аккумуляторных блоков
Используется для циклических испытаний заряда-разряда, проверки ёмкости, старения в процессе эксплуатации и тестирования согласованности аккумуляторных блоков.
| Параметр | Спецификация |
| Варианты напряжения | 60–750 В, в зависимости от конфигурации |
| Ток заряда-разряда | 50–1000 А, в зависимости от конфигурации |
| Количество каналов | 1 / 2 / 4 / 8 / 16 / 32 канала |
| Управление каналами | Каждый канал работает независимо |
| Режимы зарядки | CC, CV и CCCV |
| Режимы разрядки | Постоянный ток, постоянная мощность и постоянное сопротивление |
| Условия завершения теста | Время, напряжение, ток, ёмкость, напряжение ячейки, RSOC и другие параметры |
| Точность | ±0,05% FS + 0,05% RD |
| Максимальное количество циклов | 9999 |
| Максимальное количество программируемых шагов | 9999 |
| Максимальное количество вложенных циклов | 10 уровней |
*Вспомогательное оборудование: станок ACEY-35XL для резки и зачистки проводов
Используется для автоматической резки и зачистки многожильных медных проводов, кабелей с оболочкой, коаксиальных кабелей и других мягких или жёстких проводов.
| Параметр | Спецификация |
| Дисплей | 7-дюймовый цветной сенсорный экран |
| Система управления | Управление PLC |
| Хранение программ | До 100 программ обработки |
| Применимые типы проводов | Многожильный медный провод, коаксиальный кабель, провод с оболочкой, мягкий провод и жёсткий провод |
| Приводная система | Восьмиколёсный привод с синхронной ремённой двойной подачей провода |
| Применимое сечение провода | BVR 1.5–35 мм² |
| Материал лезвия | Импортная быстрорежущая сталь |
| Максимальный диаметр направляющей трубки | Ø16 мм |
| Диапазон длины резки | 0–100 м |
| Длина снятия изоляции с переднего конца | 0–250 мм |
| Длина снятия изоляции с заднего конца | 0–120 мм |
| Опция увеличенной длины снятия изоляции | Для требований к большей длине снятия изоляции с переднего конца можно добавить дополнительное режущее приспособление |
| Минимальная оставшаяся длина изоляции | 50 мм |
| Точность резки | ±(0.002 мм × L), где L — длина резки |
| Скорость обработки | До 1 500 шт./час |
| Номинальная мощность | 650 Вт |
| Источник питания | AC 220 В, 50 Гц |
| Габариты машины | 560 × 520 × 450 мм |
| Вес машины | Прибл. 70 кг |
| Дополнительные аксессуары | Приспособление для разделения проводов, режущее приспособление и струйный принтер |
Ключевые преимущества
*Гибкая конфигурация производства
Линия может быть настроена в соответствии с различными размерами ячеек в корпусе типа «пакет», напряжением аккумуляторного блока, ёмкостью, токами разряда и последовательными/параллельными схемами соединения.
*Более низкие первоначальные инвестиции
Полуавтоматическая конструкция снижает инвестиции в оборудование, сохраняя при этом автоматизированные процессы тестирования, сортировки, сварки и старения.
*Надёжная ультразвуковая сварка
Система ультразвуковой сварки с частотой 20 кГц обеспечивает прочное, стабильное соединение с низким сопротивлением для алюминиевых и никелированных медных выводов.
*Расширяемая конфигурация
Дополнительное оборудование для сканирования штрихкодов, изоляции, термоусадки, маркировки, струйной печати и управления производственными данными может быть добавлено в соответствии с требованиями проекта.
Необходимая информация для настройки
Для подготовки точной конфигурации оборудования и коммерческого предложения, пожалуйста, предоставьте:
Часто задаваемые вопросы
*Для какого типа аккумуляторов предназначена эта сборочная линия?
Линия в основном предназначена для аккумуляторных блоков на основе пакетных литий-ионных и литий-полимерных аккумуляторов, используемых в дронах и БПЛА. Оснастка и параметры тестирования могут быть адаптированы для различных размеров пакетных ячеек и конструкций аккумуляторных блоков.
*Это полностью автоматическая производственная линия?
Нет. Это полуавтоматическое решение. Операторы выполняют загрузку, выгрузку, укладку ячеек, перемещение материалов, установку BMS, изоляцию и упаковку, а ключевые процессы тестирования, резки, сварки и старения выполняются оборудованием.
*Может ли линия производить разные модели аккумуляторов для дронов?
Да. Оснастка, диапазоны тестирования, сварочные инструменты, параметры программного обеспечения и производственная планировка могут быть адаптированы для различных размеров ячеек, напряжений блоков, ёмкостей и последовательно-параллельных конфигураций.
*Может ли ультразвуковая сварочная машина сваривать как алюминиевые, так и медные выводы?
Машина может сваривать алюминиевые выводы и медные выводы с никелевым покрытием. Сварочный наконечник и оснастка должны выбираться в соответствии с материалом, количеством слоёв, толщиной и требуемой площадью сварки.
*Можно ли тестировать интеллектуальные платы BMS?
Да. Тестер BMS может быть настроен для аппаратных BMS и интеллектуальных плат BMS с использованием интерфейсов связи, таких как UART, CAN и RS485.
*Можно ли добавить сканирование штрихкодов и запись производственных данных?
Сканеры штрихкодов, запись данных тестирования и функции отслеживания производства могут быть добавлены в соответствии с выбранной конфигурацией оборудования.
*Можно ли включить оборудование для термоусадки и струйной маркировки?
Да. Термоусадка, маркировка, струйная печать, обработка изоляции и другое вспомогательное оборудование могут быть добавлены в качестве дополнительных производственных станций.
*Как определяется производственная мощность?
Производительность зависит от количества ячеек в каждом аккумуляторном блоке, распределения операторов, цикла сварки выводов, скорости сортировки ячеек, времени тестирования и конфигурации каналов старения. ACEY может рассчитать рекомендуемую конфигурацию на основе целевой производительности заказчика.
Почему стоит выбрать ACEY
Связанные теги :
машины для производства литий-ионных аккумуляторов линия для производства цилиндрических батарей
Эйси New Energy Can предлагает оборудование для сборки цилиндрических аккумуляторных батарей для лабораторных исследований и производства
Литиевая ионная аккумуляторная батарея сборная машина изготовления машины
Килиндрическая батаревная упаковка сборочная линия машины подходит для всех видов цилиндрического батарейного пакета в соответствии с клиент Требование.
Автоматическая линия сборки призматических литиевых батарей
Проект ACEY-XM230420 основан на требованиях производственного процесса заказчика и планировке мастерской, изготовленной на заказ комбинированной комбинированной квадратной оболочке литиевой батареи модуля хранения энергии PACK, конструкция этой линии является разумной и совместимой, и подходит для батарей различных размеры и характеристики.
Линия по производству и сборке цилиндрических литий-ионных аккумуляторов 32140 33140
Эта линия по сборке цилиндрических аккумуляторных батарей специально разработана для цилиндрических аккумуляторных батарей 32140 33140, используемых в системах накопления энергии, электромобилях (электромотоциклах, скутерах, трехколесных велосипедах, низкоскоростных электромобилях), портативных электростанциях и решениях по обеспечению энергией на открытом воздухе, источниках бесперебойного питания и резервном питании для центров обработки данных, медицинского и промышленного оборудования и т. д.
Линия сборки цилиндрических аккумуляторных батарей 18650 21700 26650 32700
Полуавтоматическая сборочная линия используется для сборки цилиндрических аккумуляторных батарей (включая 18650/21700/26650/32700), используемых в электроинструментах, дронах, электроскутерах, электровелосипедах, 2/3-колесных транспортных средствах и т. д.
Линия сборки модуля литий-ионного аккумулятора для дрона БПЛА
Эта линия сборки аккумуляторов для дронов для БПЛА (беспилотных летательных аппаратов) специально разработана для производства аккумуляторов, используемых в дронах или беспилотных летательных аппаратах.
Сборочная линия модуля литий-ионного аккумулятора системы хранения энергии ESS
Линия сборки аккумуляторных модулей ESS (система хранения энергии) специально разработана для производства аккумуляторных модулей, используемых в системах накопления энергии.
Сборочный конвейер модуля блока литий-ионного аккумулятора для электрического велосипеда
Как поставщик решений для линий сборки литий-ионных аккумуляторов, наша цель — предложить клиентам готовое решение для эффективного производства высококачественных аккумуляторных блоков, используемых в электрических велосипедах, электрических мотоциклах и т. д.
Rm703, No.223, Qishan North Road, Huli District, Xiamen, Fujian, China
Эл. адрес : allen@xmacey.com
Тел. : +8618950009155
Whatsapp : +8618950009155
