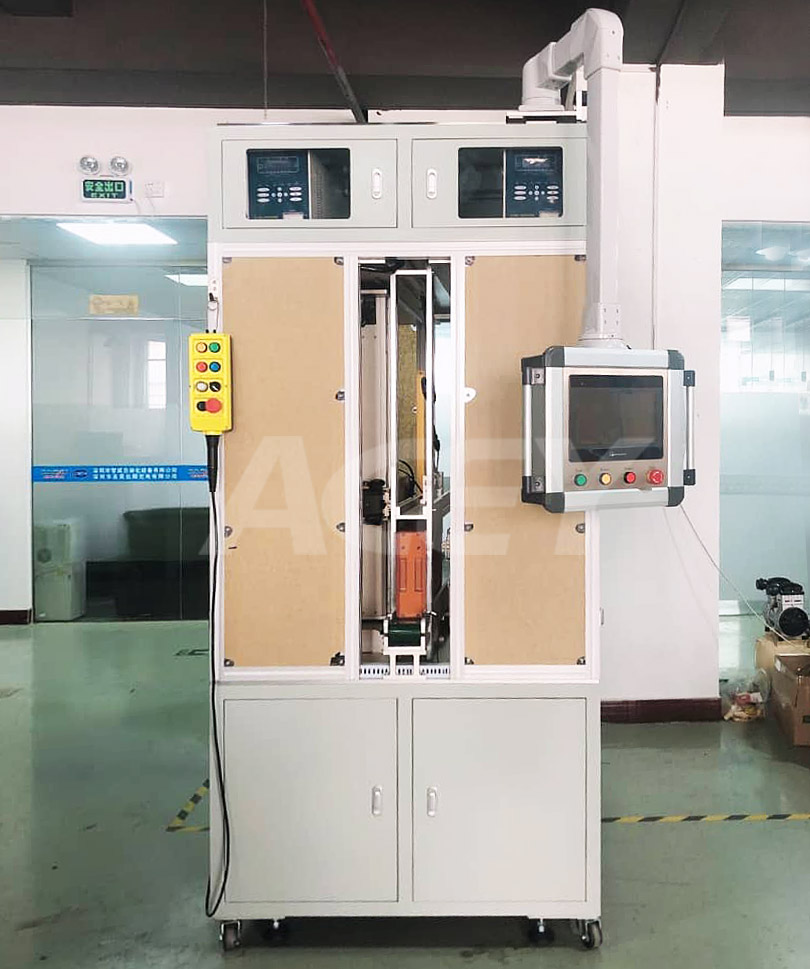

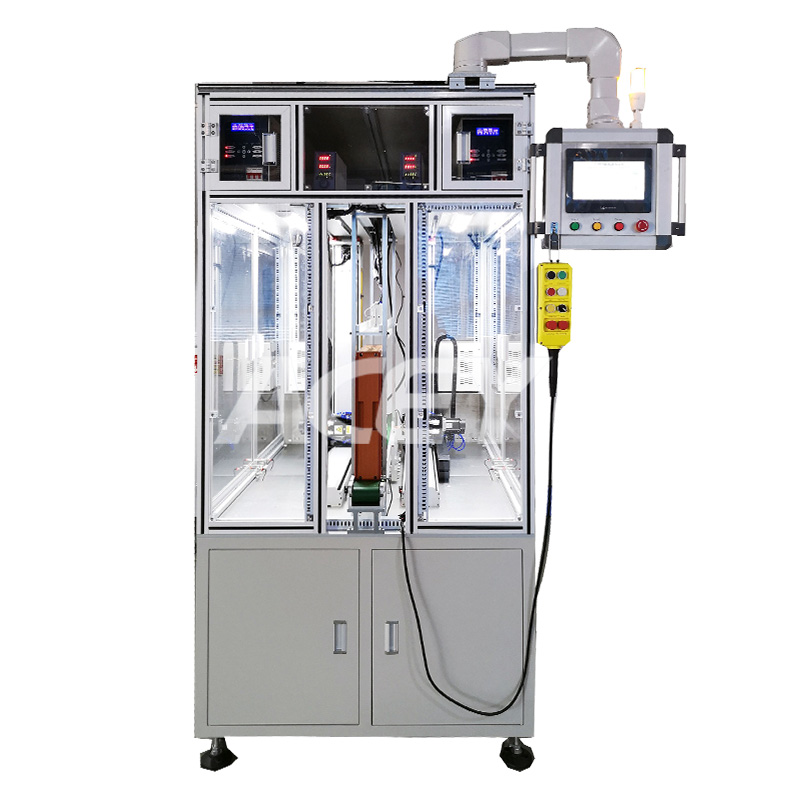

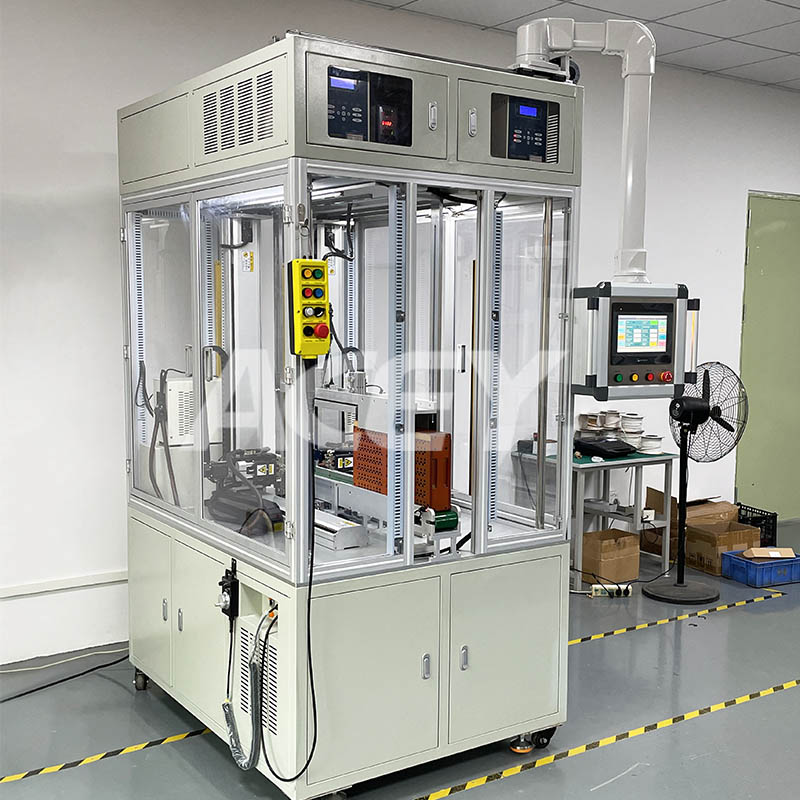

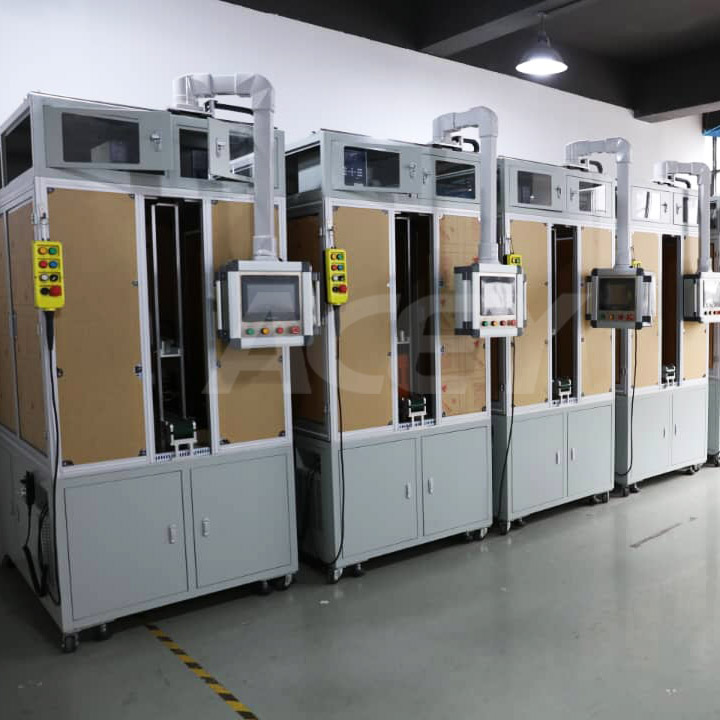

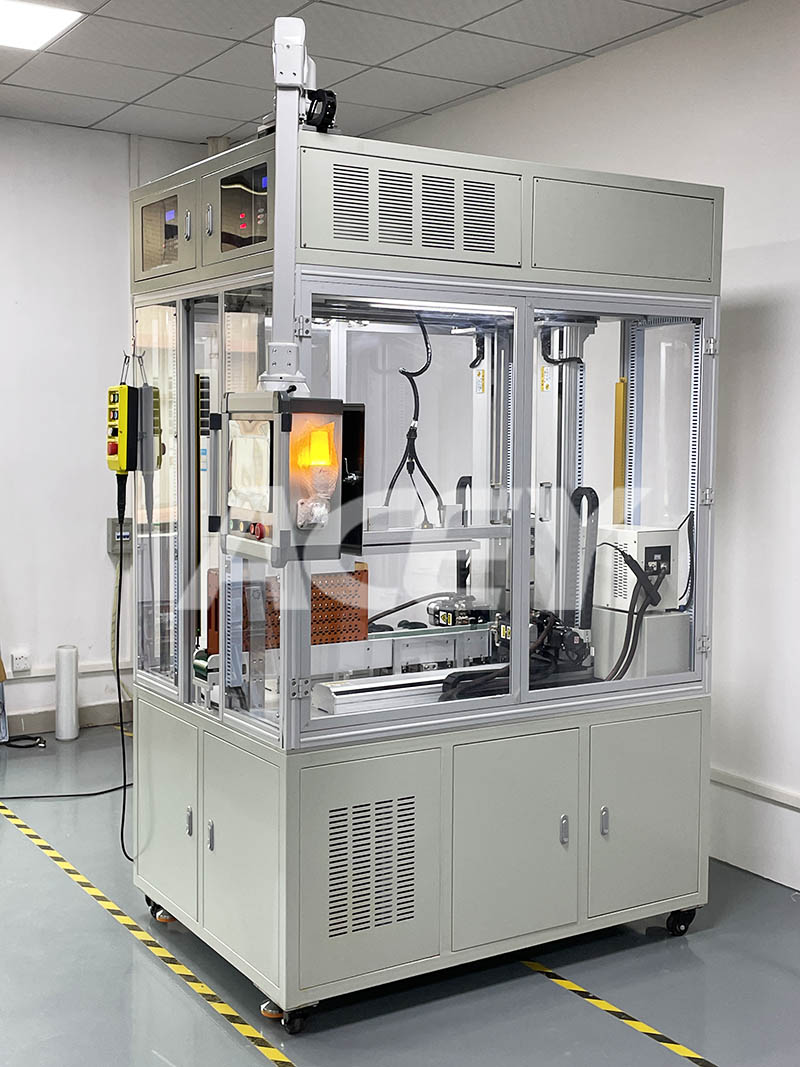

Автоматический двухсторонний аппарат для точечной сварки аккумуляторных батарей ACEY-D300BS предназначен для последовательной и параллельной точечной сварки отдельных элементов перед сборкой батарейного блока. Он оснащен встроенной конвейерной системой сварки, обеспечивающей бесшовную интеграцию с существующими производственными линиями и повышающей общую эффективность производства.
марка:
ACEYпредмет номер.:
ACEY-D300BSсоответствие:
CE Certifiedгарантия:
One-year warranty with lifetime supportЗаказ (Moq) :
1setоплата:
T/Tпроисхождение продукта:
ChinaВремя выполнения:
7-35 daysАвтоматический двухсторонний аппарат для точечной сварки аккумуляторных батарей 18650 мощностью 10000 А с конвейером.
Описание
Автоматический поточный двухсторонний аппарат для точечной сварки батарей ACEY-D300BS предназначен для последовательной и параллельной точечной сварки отдельных элементов перед сборкой батарейного блока. Он подходит для интеграции в производственные линии по выпуску батарейных блоков, что способствует повышению стабильности сварки и производительности.
Система электрического управления имеет модульную конструкцию, отличающуюся высокой степенью интеграции и универсальностью, что упрощает техническое обслуживание. Основные исполнительные механизмы приводятся в движение серводвигателями, обеспечивающими высокую точность позиционирования и стабильную работу. В электрических цепях используются стандартные компоненты управления, соответствующие как национальным, так и международным стандартам, что обеспечивает легкую замену и долговременную надежность.
Станок поддерживает три метода программирования: импорт данных AutoCAD, режим работы с массивами и ручной режим. Эти гибкие возможности управления значительно повышают эффективность сварки, обеспечивая при этом стандартизированное и надежное выполнение точечной сварки на сборочных линиях PACK.
Функции
Технические параметры
| Я -осевое перемещение | 500 мм ( при необходимости можно настроить под свои нужды. ） |
| перемещение по оси Z | 400 мм ( при необходимости можно настроить под свои нужды. ） |
| Максимальная скорость точечной сварки: | 0,35S/точка ； 4500 шт./час |
| Трансмиссия двигателя макс скорость | 500 мм/с |
| Максимальная нагрузка на элемент батареи ( например: 18650 ） | Я ось ： 24 шт.*Z ось ： 16 шт. |
| Положение маховика | Поддержка позиционирования с помощью 4-осевого маховика. |
| Функция автоматической заточки иглы | Поддерживать |
| Количество групп файлов, которые можно хранить. | 1000групп |
| Операционная система | Встроенная система + человеко-машинный экран |
| Метод передачи | Импортированный из Тайваня прецизионный винт TBI в комплекте с направляющей рейкой. |
| метод привода головки | Сервомотор |
| Метод охлаждения | Водяное охлаждение |
| Толщина приваренной никелевой полосы | 0,1 мм-0,5 мм ， Необходимо подтвердить отклонение на 0,2 мм или более. |
| Внешние размеры | 1200Д*1200Ш*1980В (фактические размеры могут отличаться) |
| Повторная точность позиционирования | ±0,02 мм |
| Горизонтальная несущая способность | 30 кг ( В соответствии с требованиями ） |
Параметры продукта
Электропитание оборудования: двухфазное ~220 В ± 10%/50 Гц ± 10%
Общая мощность машины: 4000 Вт
Давление воздуха в оборудовании: 0,3~0,6 МПа
Вес оборудования: 400 кг.
Внешние габариты: длина 1200 мм * ширина 1200 мм * высота 1980 мм.
Подробная информация о товаре
