Автоматическая машина для термоусадочной трубки ПВХ с крышкой для аккумуляторов 18650 21700 26650

Автоматическая машина для термоусадочной трубки ПВХ с крышкой для аккумуляторов 18650 21700 26650

Описание продукта

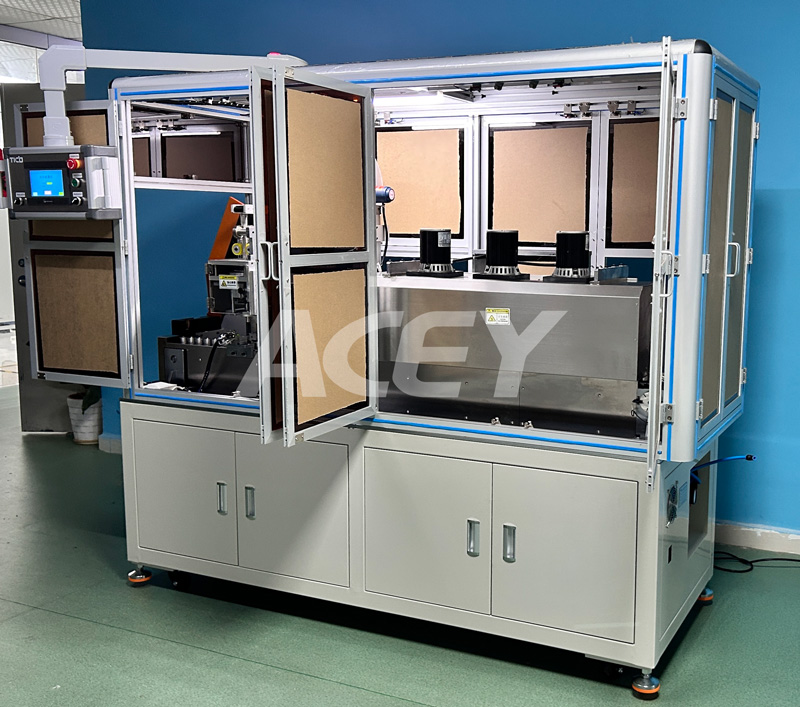

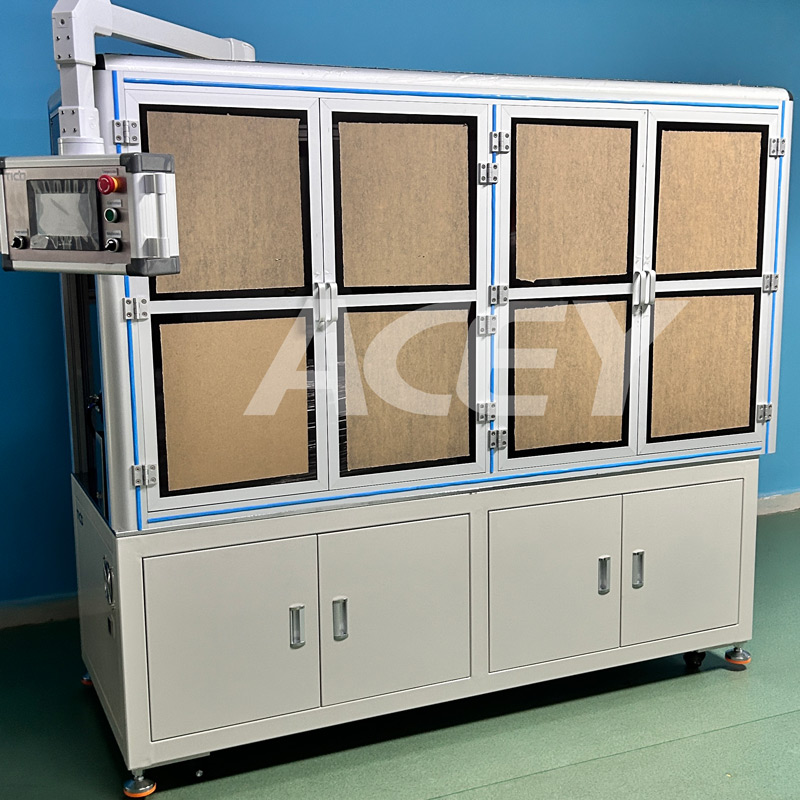

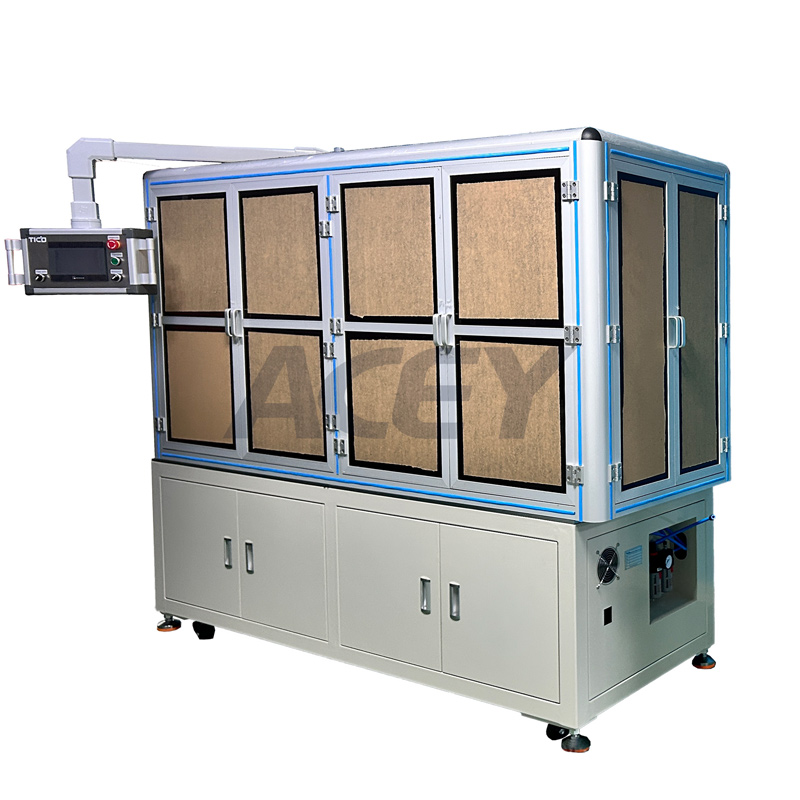

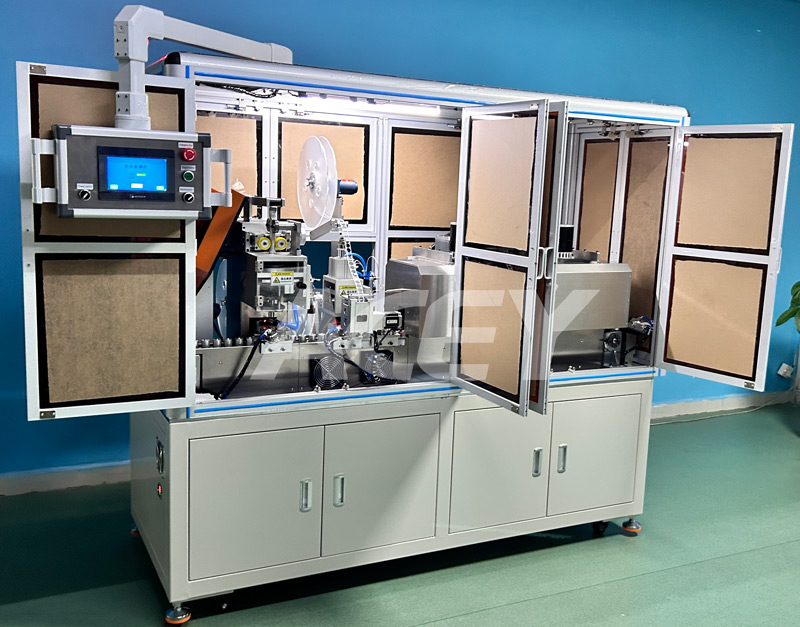

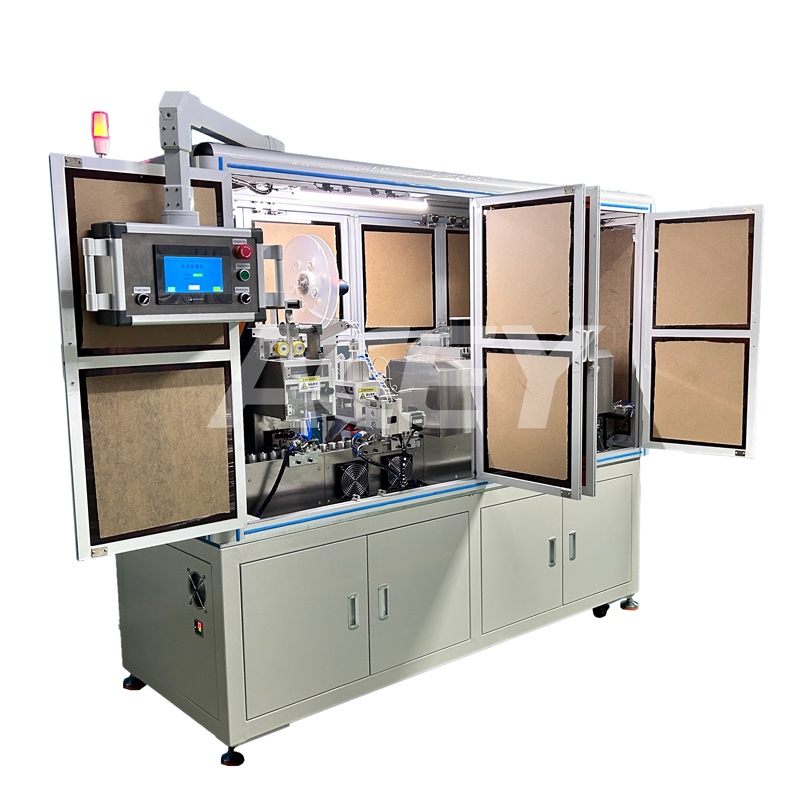

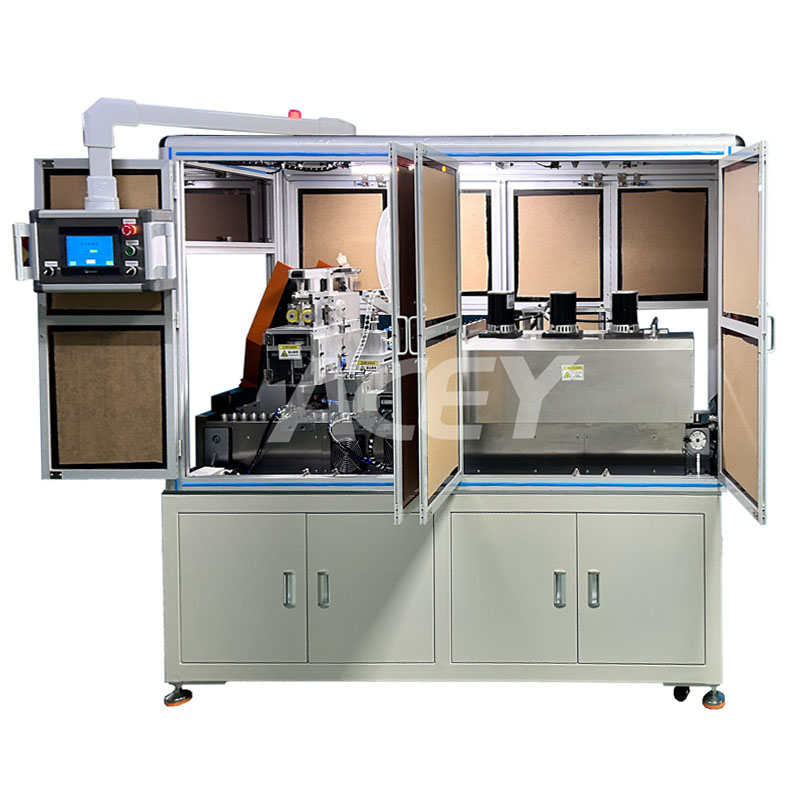

Автоматическая машина ACEY-ASM-1C с защитной крышкой предназначена для автоматической намотки термоусадочных трубок на литиевые аккумуляторы типоразмеров AA, AAA, цилиндрические аккумуляторы типоразмеров 18650, 21700, 26650 и другие литиевые аккумуляторы в стальном корпусе. Машина автоматически надевает термоусадочные трубки на аккумуляторы с помощью сервопривода, пробивает отверстия и вставляет в трубки изоляционные прокладки, после чего аккумуляторы проходят через термоусадочную печь, где они вращаются для равномерной усадки. После этого отдельная секция позволяет наносить струйную маркировку, а готовые аккумуляторы выгружаются в буферную станцию. После заполнения буферной станции аккумуляторы автоматически укладываются в пластиковые лотки.

Состав системы

а) Автоматический механизм загрузки: батареи загружаются в ящик, а двигатель с регулируемой скоростью перемещает их вращательным движением.
б) Конвейер для материалов: Материалы транспортируются с помощью двигателя с регулируемой скоростью и шагового двигателя.

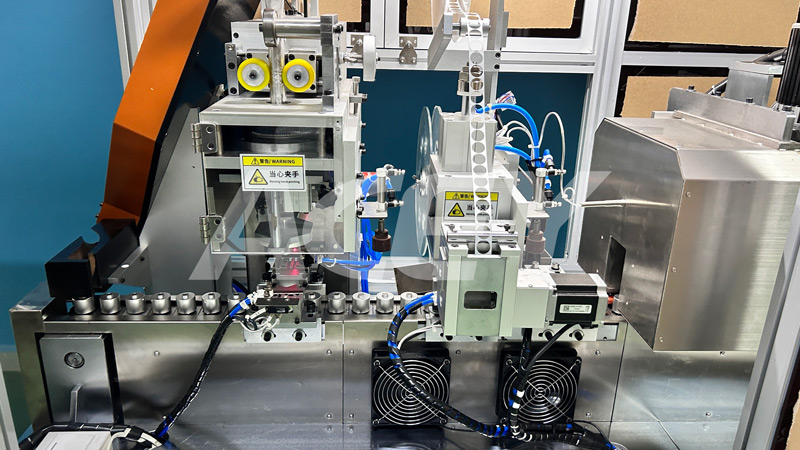

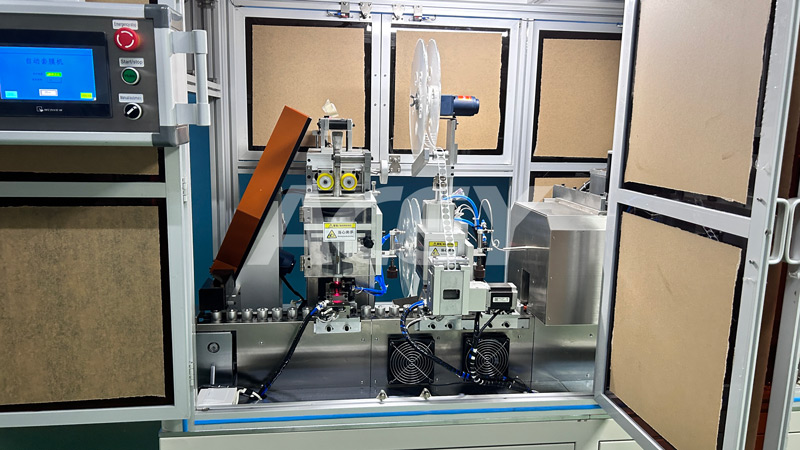

c) Узел рукава: состоит из серводвигателя и режущей системы, каждый компонент выполняет свою определенную функцию в своем собственном месте.
г) Перфорация и размещение прокладок: автоматически перфорирует и вставляет изоляционные листы.
e) Термоусадочная трубка: Автоматически усаживает трубку при заданной температуре.
f) Электрическое управление: в основном состоит из воздушного выключателя, источника питания постоянного тока, ПЛК, датчиков, реле и т. д.
ж) Механическая конструкция: состоит из алюминиевых профилей, шкафов из листового металла, кронштейнов и т. д.
h) Автоматическая загрузка лотков: после термоусадки ячейки помещаются в буферную линию и выталкиваются на пластиковый лоток. После заполнения лоток автоматически поднимается, и вручную лоток извлекается и заменяется пустым.

Функции
а) Автоматический загрузочный механизм для загрузки целых ящиков с батареями
б) Автоматическая разгрузочная стойка для автоматической разгрузки
в) Фотоэлектрический датчик для онлайн-обнаружения (обнаружения наличия батарей)
г) Автоматическая память на пустые места
e) Автоматическое наложение термоусадочной трубки, автоматическая пробивка изоляционных прокладок, размещение батарей, автоматическая термоусадка, а также автоматический подсчет и отображение
f) Сервоуправляемая подача термоусадочной трубки для высокой точности подачи
g) Нагревательный вентилятор с внутренней циркуляцией для автоматической регулировки температуры и минимизации разницы температур
h) Автоматическое вращение батарей в термоусадочной печи обеспечивает равномерную усадку и отличную округлость.
i) Короткое время пребывания батареи в печи, что минимизирует производительность термисторов PTC
j) Регулируемая скорость конвейера батареи, позволяющая гибко настраивать различные скорости
Оснащен датчиком цветной метки, специально предназначенным для ламинирования цветной пленки, для контроля точности подачи

Спецификация

• Эффективность производства и модель: 50-60 изделий/минуту, коэффициент использования оборудования более 99%, а выход годных изделий более 99,5%.
• Применимые модели батарей: Цилиндрические батареи (совместимы с различной высотой).
• Точность длины реза составляет ±0,3 мм.
• Длина духовки с горячим воздухом 1000 мм, регулируемая температура и скорость (приблизительно 165°C).

Подробная информация о продукте
