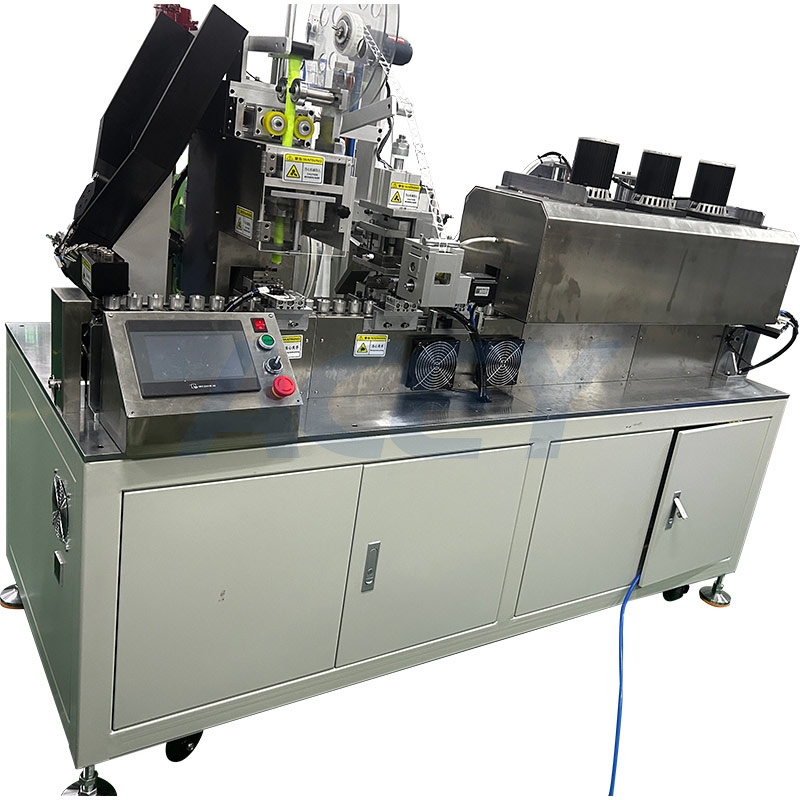

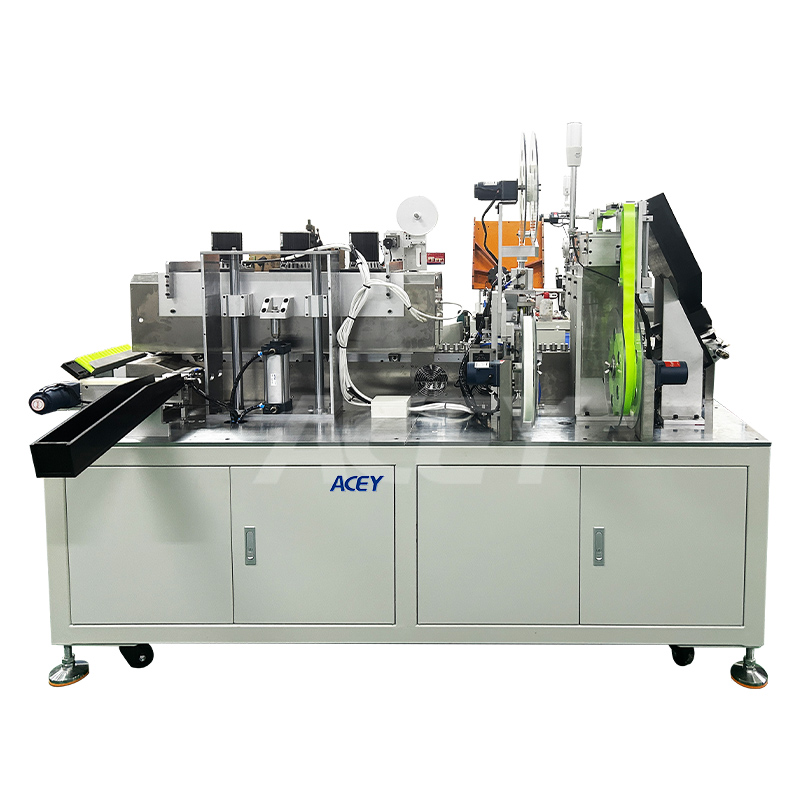

Автоматическая машина для нанесения термоусадочной трубки на цилиндрические аккумуляторные элементы 18650 21700

Автоматическая машина для нанесения термоусадочной трубки на цилиндрические аккумуляторные элементы 18650 21700

Описание продукта

Аппликатор термоусадочных трубок ACEY-ASM-1 оснащен полностью автоматической системой подачи коробок. После сброса настроек и запуска оборудование работает непрерывно в автоматическом режиме. Во время каждой кратковременной остановки аккумуляторы точно позиционируются пневматическими зажимами. Сервоприводная система подачи автоматически наносит термоусадочные трубки на аккумуляторы. На следующей станции, во время остановки, изоляционные прокладки автоматически пробиваются и вставляются в трубки. Затем аккумуляторы проходят через термоусадочную печь, где они могут вращаться для равномерной усадки. После этого отдельная станция позволяет наносить струйную маркировку, а готовые аккумуляторы выгружаются на буферную станцию. После заполнения буферной станции аккумуляторы автоматически укладываются в лотки.

Состав системы

а) Автоматический механизм загрузки: батареи загружаются в ящик, а двигатель с регулируемой скоростью перемещает их вращательным движением.
б) Конвейер для материалов: Материалы транспортируются с помощью двигателя с регулируемой скоростью и шагового двигателя.
c) Узел рукава: состоит из серводвигателя и режущей системы, каждый компонент выполняет свою определенную функцию в своем собственном месте.
г) Перфорация и размещение прокладок: автоматически перфорирует и вставляет изоляционные листы.
e) Термоусадочная трубка: Автоматически усаживает трубку при заданной температуре.
f) Электрическое управление: в основном состоит из воздушного выключателя, источника питания постоянного тока, ПЛК, датчиков, реле и т. д.
ж) Механическая конструкция: состоит из алюминиевых профилей, шкафов из листового металла, кронштейнов и т. д.
h) Автоматическая загрузка лотков: после термоусадки ячейки помещаются в буферную линию и выталкиваются на пластиковый лоток. После заполнения лоток автоматически поднимается, и вручную лоток извлекается и заменяется пустым.

Функции
а) Автоматический загрузочный механизм для загрузки целых ящиков с батареями
б) Автоматическая разгрузочная стойка для автоматической разгрузки
в) Фотоэлектрический датчик для онлайн-обнаружения (обнаружения наличия батарей)
г) Автоматическая память на пустые места
e) Автоматическое наложение термоусадочной трубки, автоматическая пробивка изоляционных прокладок, размещение батарей, автоматическая термоусадка, а также автоматический подсчет и отображение
f) Сервоуправляемая подача термоусадочной трубки для высокой точности подачи
g) Нагревательный вентилятор с внутренней циркуляцией для автоматической регулировки температуры и минимизации разницы температур
h) Автоматическое вращение батарей в термоусадочной печи обеспечивает равномерную усадку и отличную округлость.
i) Короткое время пребывания батареи в печи, что минимизирует производительность термисторов PTC
j) Регулируемая скорость конвейера батареи, позволяющая гибко настраивать различные скорости
Оснащен датчиком цветной метки, специально предназначенным для ламинирования цветной пленки, для контроля точности подачи

Спецификация

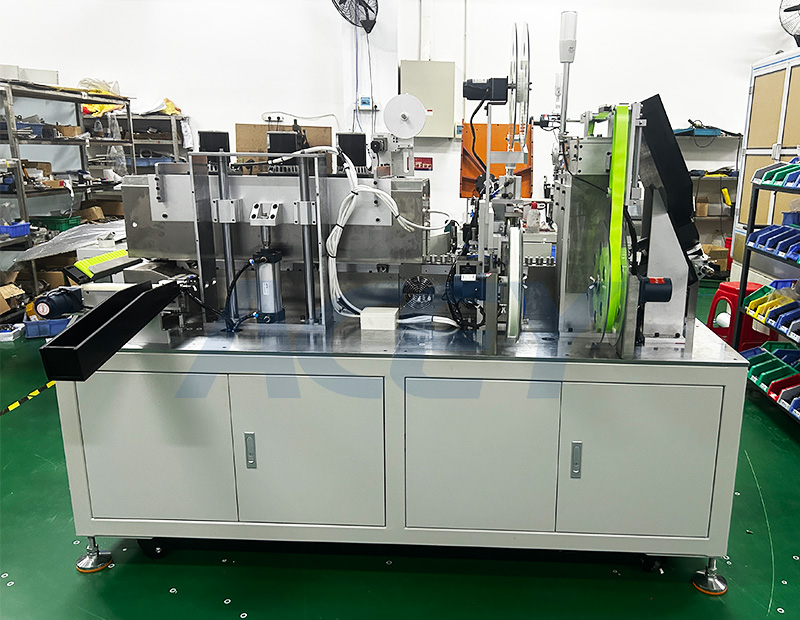

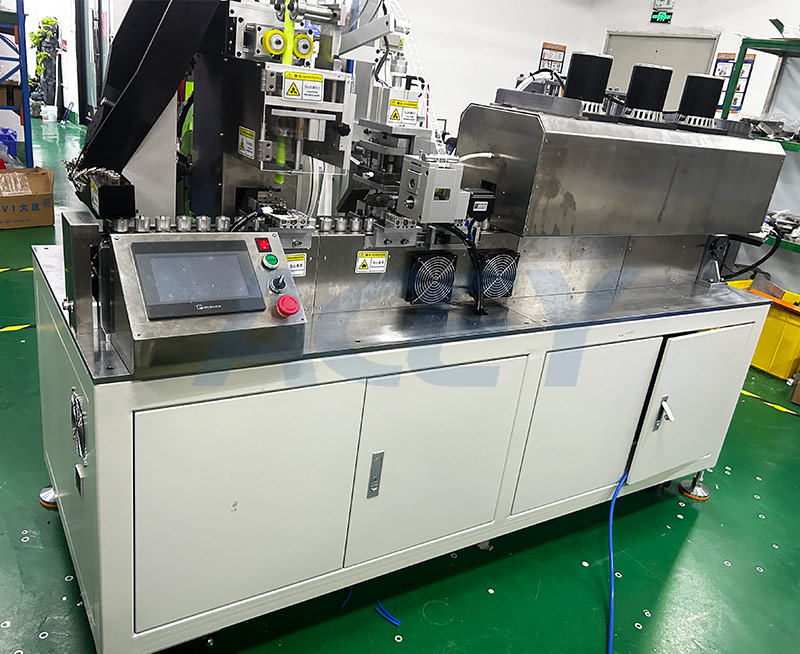

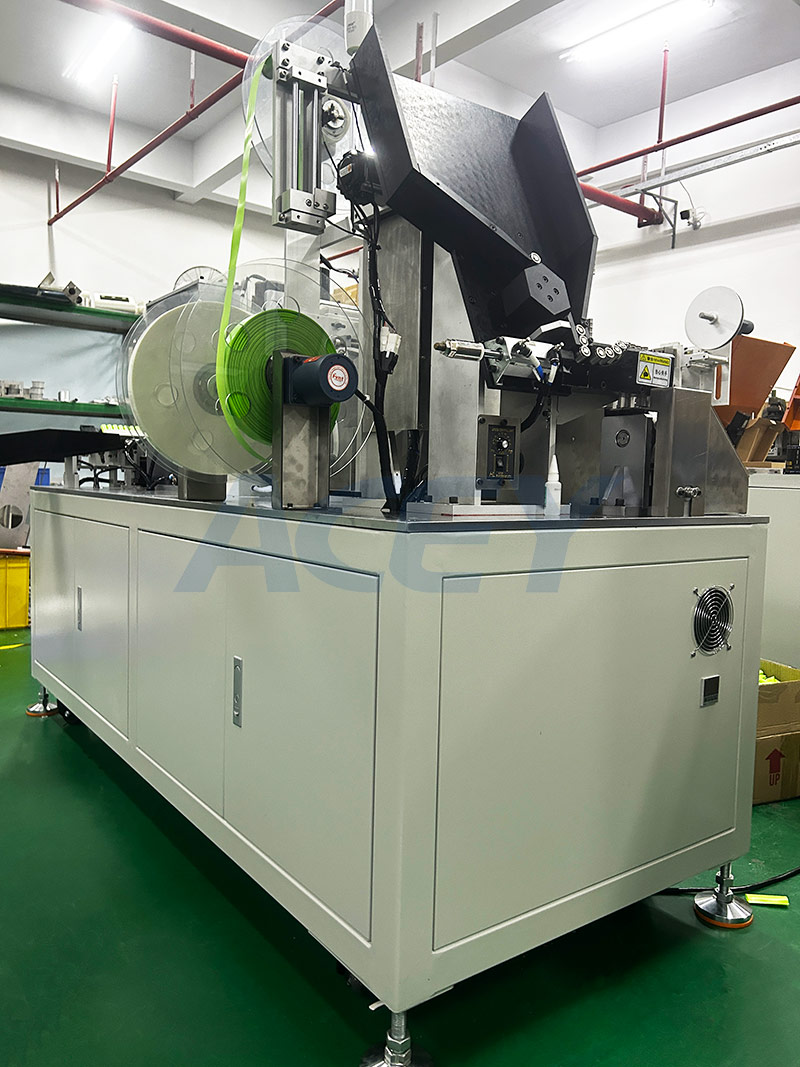

Подробная информация о продукте
