Полуавтоматическая линия сборки аккумуляторных батарей LiPo типа pouch для дронов БПЛА

Полуавтоматическая линия сборки LiPo аккумуляторных батарей типа pouch для дронов БПЛА

Обзор решения

Полуавтоматическая линия сборки аккумуляторных батарей для дронов ACEY предназначена для производства высокопроизводительных аккумуляторных батарей типа pouch, используемых в БПЛА, сельскохозяйственных дронах, геодезических дронах, инспекционных дронах и других беспилотных авиационных системах.

Полное решение включает классификацию элементов по ёмкости, сортировку по напряжению и внутреннему сопротивлению, резку выводных лент, сварку выводов, тестирование BMS, комплексное тестирование батарейного блока и циклы зарядно-разрядного старения. Спецификации оборудования, оснастка, диапазоны испытаний и процессы сварки могут быть настроены в соответствии с размерами элементов заказчика, структурой батарейного блока, напряжением, ёмкостью и производственными требованиями.

Производственный процесс

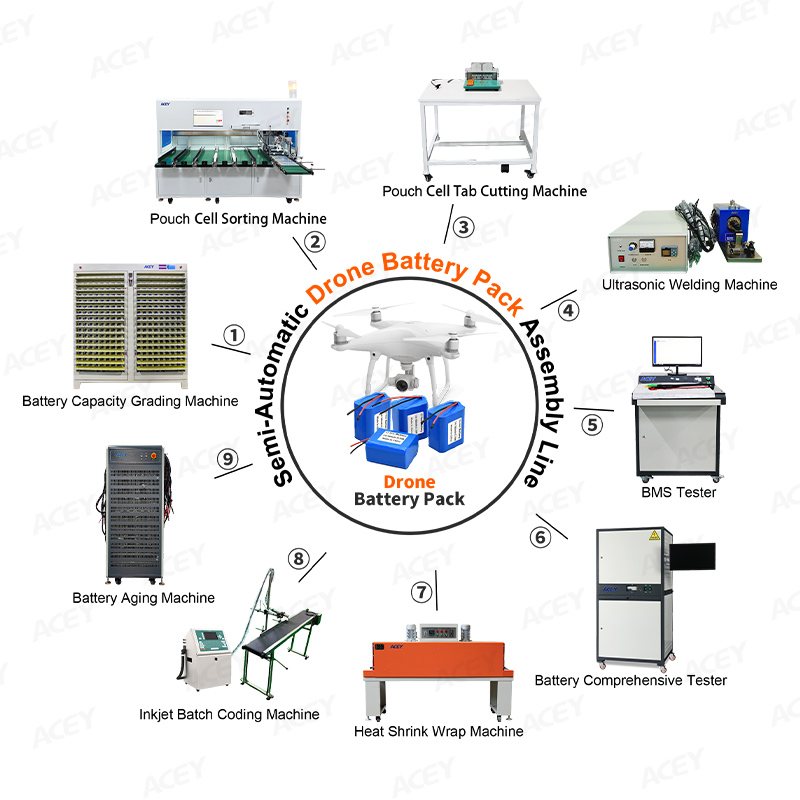

Классификация по ёмкости элементов → Сортировка по напряжению и внутреннему сопротивлению → Подбор элементов → Резка выводных лент → Сборка элементов и установка в оснастку → Ультразвуковая или лазерная сварка → Установка и тестирование BMS → Изоляция и сборка батарейного блока → Комплексное тестирование → Термоусадка изоляционной плёнки → Кодирование и маркировка → Циклы зарядно-разрядного старения → Финальная инспекция

Ручная загрузка, укладка элементов, изоляция, проводка и сборка батарейного блока могут сочетаться со специальной оснасткой и рабочими станциями, в то время как ключевые процессы тестирования и сварки выполняются профессиональным оборудованием.

Основная конфигурация оборудования

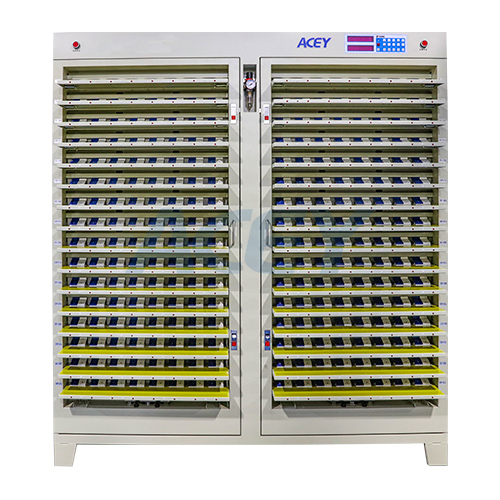

1. Машина классификации ёмкости аккумуляторных элементов

Серия ACEY-PCT Lithium Ion Cell Grading Machine используется для зарядки, разрядки, тестирования ёмкости и сортировки pouch-элементов по характеристикам перед сборкой батарейного блока. Она помогает выявлять элементы с близкими значениями ёмкости и характеристиками разряда для повышения согласованности аккумуляторного блока.

Основные характеристики

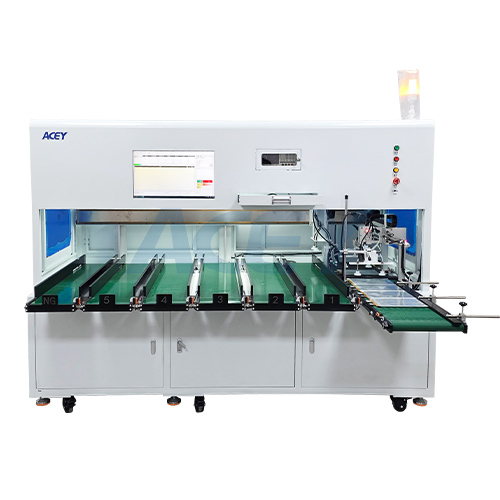

Серия ACEY-PCSM Battery Cell Sorting Machine используется для автоматического тестирования напряжения элемента и внутреннего сопротивления, затем сортирует и группирует элементы согласно заданным параметрам. Согласованная подборка элементов помогает повысить выходные характеристики аккумуляторного блока дрона, срок службы и стабильность работы.

Основные характеристики

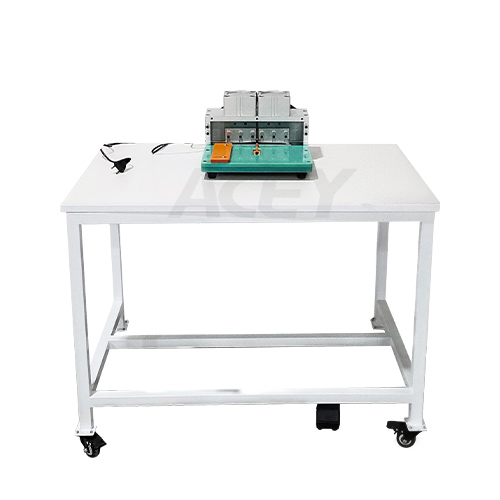

3. Машина для резки выводов пакетных аккумуляторов

Серия ACEY-PTC используется для обрезки положительных и отрицательных выводов пакетных ячеек до требуемых размеров перед сваркой. Равномерные размеры выводов облегчают размещение ячеек и повышают стабильность сварки.

Основные характеристики

4. Варианты сварочного процесса

Вариант A: Ультразвуковая сварка

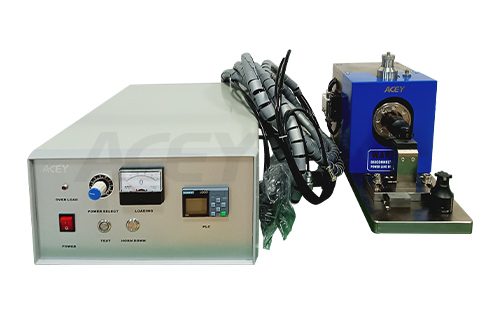

*Ультразвуковая машина для сварки выводов

Серия ультразвуковых сварочных машин ACEY-USW используется для сварки алюминиевых выводов, медных выводов с никелевым покрытием и соответствующих соединительных полос. Процесс сварки отличается низким электрическим сопротивлением, коротким временем сварки и ограниченным тепловым воздействием на аккумуляторный элемент.

Основные характеристики

Вариант B: Лазерная сварка

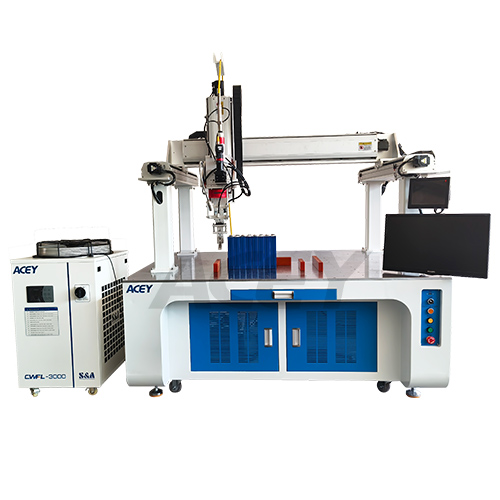

*Лазерная сварочная машина для аккумуляторных батарей
Доступна лазерная сварочная машина серии ACEY-LWM для подходящих выводов pouch cell и шинных структур. Она обеспечивает концентрированную энергию, программируемые траектории сварки и гибкую конфигурацию рабочего места.

Рекомендуется проводить тестирование образцов перед выбором лазерной сварки, особенно для тонких алюминиевых выводов и соединений разнородных металлов.

Основные характеристики

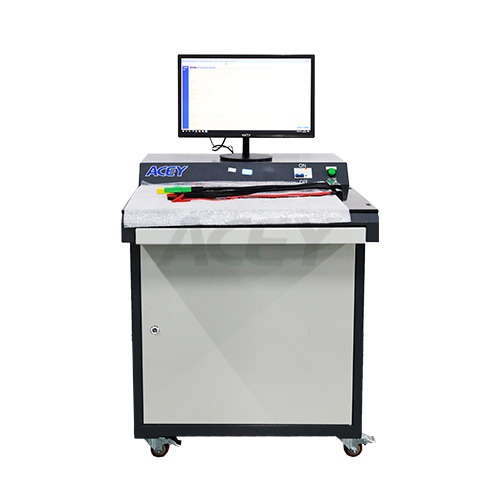

5. Тестер BMS

Тестирующая машина BMS серии ACEY-BP используется для проверки системы управления батареей до или после установки в аккумуляторный блок дрона. Она может проверять параметры защиты и функции связи как аппаратной BMS, так и интеллектуальной BMS.

Основные характеристики

6. Комплексная тестовая машина аккумуляторных батарей

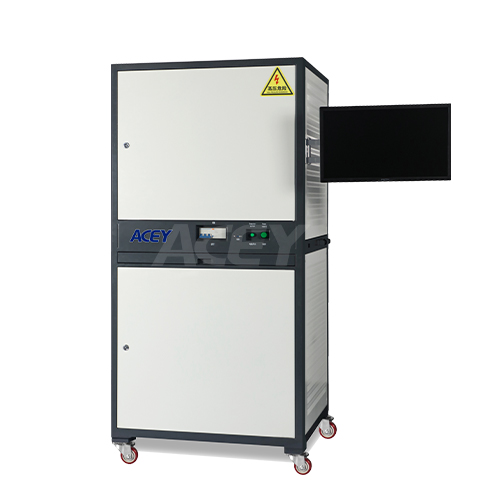

Комплексная тестовая машина аккумуляторных батарей серии ACEY-BIT используется для финального тестирования электрических характеристик и функций защиты после сборки аккумуляторного блока. Оборудование может проверять характеристики зарядки и разрядки, напряжение аккумуляторного блока, внутреннее сопротивление, защиту от сверхтока, защиту от короткого замыкания и сигналы устойчивости к температуре.

Основные характеристики

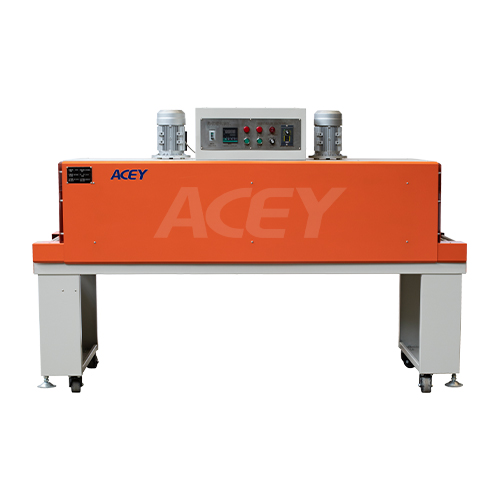

7. Машина для термоусадки изоляционной пленки
ACEY-5035C машина для упаковки в термоусадочную пленку используется для нагрева и усадки изоляционной пленки вокруг собранного аккумуляторного блока, обеспечивая плотную и равномерную посадку. Процесс улучшает электрическую изоляцию, защиту поверхности и общий внешний вид готового аккумулятора для дрона.

Основные характеристики

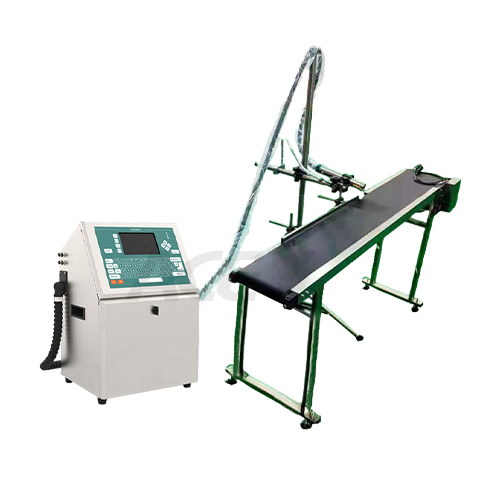

8. Струйная машина для кодирования партий

ACEY-CPM-2 Многофункциональная машина для кодирования и печати партий is used для печати производственной информации на поверхности аккумуляторного блока, включая модель продукта, напряжение, емкость, номер партии, дату производства, серийный номер, штрихкод и QR-код, обеспечивая идентификацию и прослеживаемость продукции.

Основные характеристики

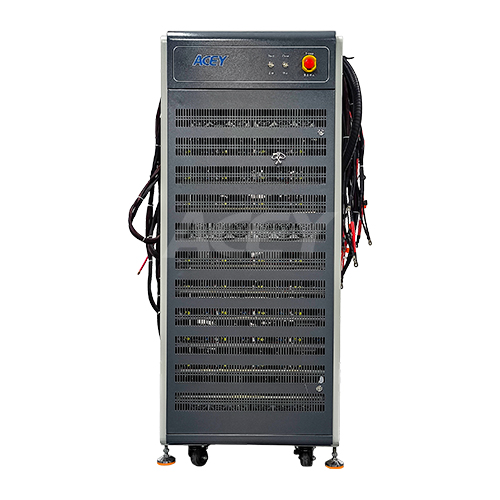

9. Машина старения аккумуляторных батарей

ACEY-BA Series Battery Aging Machine используется для выполнения программируемых циклов заряд-разряд и имитационных эксплуатационных испытаний готовых аккумуляторных батарей БПЛА. Тестирование старения помогает выявить аномалии емкости, напряжения, температуры, соединений и защитных характеристик перед поставкой.

Основные характеристики

Ключевые особенности сборочной линии

• Модульная полуавтоматическая конфигурация

• Согласованное сопоставление ячеек

• Доступны два процесса сварки

• Гибкая совместимость ячеек

• Настраиваемый диапазон тестирования

• Подходит для различных производственных мощностей

• Дополнительное управление данными

Применимые аккумуляторные блоки

Линия может быть настроена для:

• Аккумуляторные блоки для сельскохозяйственных дронов
• Аккумуляторные блоки для промышленных БПЛА
• Аккумуляторы для дронов геодезии и картографии
• Аккумуляторные блоки для инспекционных дронов
• Аккумуляторы для многороторных БПЛА
• Высокотоковые pouch-аккумуляторные блоки
• Умные аккумуляторы для дронов с BMS-коммуникацией
• Индивидуальные LiPo и литий-ионные pouch-модули аккумуляторов

Варианты настройки

Могут быть настроены следующие параметры:

• Размеры pouch-элементов
• Химия ячейки и номинальное напряжение
• Последовательная и параллельная конфигурация батарейного блока
• Напряжение и ёмкость батарейного блока
• Максимальный зарядный и разрядный ток
• Материал, ширина и толщина выводов
• Процесс ультразвуковой или лазерной сварки
• Сварочные приспособления и инструменты позиционирования батарейного блока
• Тип BMS и протокол связи
• Диапазон тестового напряжения и тока
• Количество каналов старения
• Компоновка верстака и обработки материалов
• Функции сканирования штрихкодов и записи данных

Информация, необходимая для разработки решения

Чтобы подготовить подходящее предложение по сборочной линии, пожалуйста, предоставьте:

1. Модель и размеры ячейки
2. Напряжение и ёмкость ячейки
3. Последовательная и параллельная конфигурация батарейного блока
4. Готовое напряжение и ёмкость батарейного блока
5. Максимальный зарядный и разрядный ток
6. Материал выводов, толщина и размеры
7. Тип BMS и протокол связи
8. Требуемая суточная производственная мощность
9. Предпочтительный процесс сварки
10. Чертёж готового аккумуляторного блока или фотографии образца

Часто задаваемые вопросы

*Это полностью автоматическая сборочная линия?
Нет. Это модульная полуавтоматическая производственная линия. Загрузка ячеек, перемещение, укладка, изоляция, проводка и сборка корпуса в основном выполняются вручную или с использованием приспособлений, тогда как градация, сортировка, резка, сварка, тестирование и старение выполняются специализированным оборудованием.

*Какой метод сварки более подходит для pouch-аккумуляторов дронов?
Ультразвуковая сварка обычно рекомендуется для стандартных алюминиевых и никелированных медных выводов pouch-элементов. Лазерная сварка может быть выбрана для совместимых конструкций соединения выводов с шинами (busbar) после тестирования образцов.

*Можно ли настроить линию под разные размеры pouch-элементов?
Да. Каналы сортировки, приспособления, размеры резки выводов, сварочная оснастка и рабочие станции могут быть настроены в соответствии с фактическими размерами ячеек и аккумуляторных батарейных блоков.

*Может ли оборудование тестировать интеллектуальные платы BMS?
Да. Оборудование для тестирования BMS может быть настроено для связи интеллектуальных BMS, включая UART, CAN и RS485.

*Могут ли клиенты приобрести только часть линии?
Да. Каждая машина может поставляться отдельно, или несколько процессов могут быть объединены в индивидуальное производственное решение.
